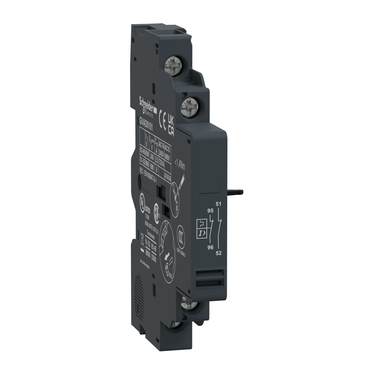

TM-GVAD0101 SCHNEIDER ELECTRIC 1NK+1NK HATA SİNYALİ YARDIMCI KONTAK BLOĞU

Ürün Kodu : SCH-TM-GVAD0101

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Seri	TeSys TeSys Deca
Ürün Grubu	GVAD
Ürün Ya da Bileşen Tipi	Yardımcı kontak bloğu
ürün uyumluluğu	GV3L GV2P GV2LE GV2RT GV2L GV2ME GV3P
Montaj Konumu	Sol taraf
yardımcı kontak çalışma	Hata sinyali 1 NK
kutup kontak düzenleme	2 NK
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-1 300 V 'e uygunUL 508 300 V 'e uygunCSA C22.2 No 14
[Ue] nominal çalışma voltajı	48...690 V AC 24...240 V DC
[Ith] klasik açık hava termik akımı	6 A 2,5 A for hata sinyalleme
Mekanik dayanıklılık	100000 cycles
minimum anahtarlama akımı	5 mA
minimum anahtarlama gerilimi	17 V
koruma tipi	GB2CB... devre kesici GG sigorta 10 A
VA cinsinden nominal çalışma gücü	300 VA -de 48 V AC-15 - elektrik dayanikliligi: 100000 cycles 414 VA -de 690 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 110…127 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 500 V AC-15 - elektrik dayanikliligi: 100000 cycles 650 VA -de 440 V AC-15 - elektrik dayanikliligi: 100000 cycles 720 VA -de 230…240 V AC-15 - elektrik dayanikliligi: 100000 cycles 850 VA -de 380…415 V AC-15 - elektrik dayanikliligi: 100000 cycles 36 VA -de 24 V AC-14 - elektrik dayanikliligi: 1000 cycles 48 VA -de 48 V AC-14 - elektrik dayanikliligi: 1000 cycles 72 VA -de 110…127 V AC-14 - elektrik dayanikliligi: 1000 cycles
W cinsinden nominal çalışma gücü	120 W -de 240 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 110 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 24 V DC-13 - elektrik dayanikliligi: 100000 cycles 180 W -de 60 V DC-13 - elektrik dayanikliligi: 100000 cycles 240 W -de 48 V DC-13 - elektrik dayanikliligi: 100000 cycles 15 W -de 48 V DC-13 - elektrik dayanikliligi: 1000 cycles 24 W -de 24 V DC-13 - elektrik dayanikliligi: 1000 cycles 9 W -de 60 V DC-13 - elektrik dayanikliligi: 1000 cycles
sıkma torku	1,4 N.m - üzerinde vida kelepçesi terminalleri
Yükseklik	89 mm
Genişlik	9,3 mm
Derinlik	66 mm
Ürün Ağırlığı	0,055 kg
renk	Koyu gri
çevresel özellik	Normal ortam
Ürün Sertifikaları	UKCA

0

Ürün Açıklaması
İade Koşulları

Seri	TeSys TeSys Deca
Ürün Grubu	GVAD
Ürün Ya da Bileşen Tipi	Yardımcı kontak bloğu
ürün uyumluluğu	GV3L GV2P GV2LE GV2RT GV2L GV2ME GV3P
Montaj Konumu	Sol taraf
yardımcı kontak çalışma	Hata sinyali 1 NK
kutup kontak düzenleme	2 NK
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-1 300 V 'e uygunUL 508 300 V 'e uygunCSA C22.2 No 14
[Ue] nominal çalışma voltajı	48...690 V AC 24...240 V DC
[Ith] klasik açık hava termik akımı	6 A 2,5 A for hata sinyalleme
Mekanik dayanıklılık	100000 cycles
minimum anahtarlama akımı	5 mA
minimum anahtarlama gerilimi	17 V
koruma tipi	GB2CB... devre kesici GG sigorta 10 A
VA cinsinden nominal çalışma gücü	300 VA -de 48 V AC-15 - elektrik dayanikliligi: 100000 cycles 414 VA -de 690 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 110…127 V AC-15 - elektrik dayanikliligi: 100000 cycles 500 VA -de 500 V AC-15 - elektrik dayanikliligi: 100000 cycles 650 VA -de 440 V AC-15 - elektrik dayanikliligi: 100000 cycles 720 VA -de 230…240 V AC-15 - elektrik dayanikliligi: 100000 cycles 850 VA -de 380…415 V AC-15 - elektrik dayanikliligi: 100000 cycles 36 VA -de 24 V AC-14 - elektrik dayanikliligi: 1000 cycles 48 VA -de 48 V AC-14 - elektrik dayanikliligi: 1000 cycles 72 VA -de 110…127 V AC-14 - elektrik dayanikliligi: 1000 cycles
W cinsinden nominal çalışma gücü	120 W -de 240 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 110 V DC-13 - elektrik dayanikliligi: 100000 cycles 140 W -de 24 V DC-13 - elektrik dayanikliligi: 100000 cycles 180 W -de 60 V DC-13 - elektrik dayanikliligi: 100000 cycles 240 W -de 48 V DC-13 - elektrik dayanikliligi: 100000 cycles 15 W -de 48 V DC-13 - elektrik dayanikliligi: 1000 cycles 24 W -de 24 V DC-13 - elektrik dayanikliligi: 1000 cycles 9 W -de 60 V DC-13 - elektrik dayanikliligi: 1000 cycles
sıkma torku	1,4 N.m - üzerinde vida kelepçesi terminalleri
Yükseklik	89 mm
Genişlik	9,3 mm
Derinlik	66 mm
Ürün Ağırlığı	0,055 kg
renk	Koyu gri
çevresel özellik	Normal ortam
Ürün Sertifikaları	UKCA
