3MH7922-0CT10 SIEMENS ÖN YARDIMCI KONTAK 2NO+2NC 3MT7/3MH7 BOY 0, 1, 2, 3, 4, 2NA+2NK ÖNDEN 4047624396115

Ürün Kodu : 3MH7922-0CT10

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

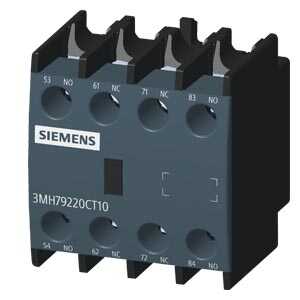

3MH7922-0CT10 SIEMENS BOY 0, 1, 2, 3, 4 2NA+2NK YARDIMCI KONTAK

Siemens’in 3MH7922-0CT10 modeli, kontaktör sistemlerinde güvenilir ve fonksiyonel bir tamamlayıcı unsur olan ön tip yardımcı kontak bloğu olarak dikkat çeker.

Bu modül, 3MT7 ve 3MH7 kontaktörler için özel olarak tasarlanmış olup, 2 NO + 2 NC (2 normal açık + 2 normal kapalı) kontak yapılandırmasıyla kapsamlı kontrol imkânı sunar.

Screw terminal (vida tipi terminaller) bağlantı şekli sayesinde montajda sağlam ve güvenli bir irtibat sağlar.

Ürünün teknik nitelikleri; izolasyon gerilimi, polüs yükseklik, mekanik ve elektrik ömür gibi kritik kriterleri barındırır.

Yalıtım açısından 690 V AC’ye kadar kullanım limiti belirlenmiş olup, 6 kV kadar darbe gerilimine dayanabilir (surge voltage).

Ön yüzü IP20 koruma seviyesine sahiptir, ki bu da erişim alanındaki parçalar için temel koruma sağlar.

Mekanik dayanım açısından 10 milyon çevrimlik işletme ömrü tipik değerler arasında yer alırken, elektriksel dayanım AC-15 koşullarında 230 V gerilimle 100.000 çevrimdir.

Yardımcı kontakların taşıyabileceği akımlar da ürünün önemli özelliklerindendir

AC-12 şartlarında 24 V ve 230 V’da 10 A akım kapasitesi ile çalışabilir; AC-15 kategorisinde ise 24 V’da 6 A, 230 V’da 6 A, 400 V’da 3 A ve 690 V’da 1 A akım taşırımına sahiptir.

DC sistemlerde de kullanım imkânı bulunur: DC-12 tipinde 24 V’da 6 A, 110 V’da 3 A, 220 V’da 1 A; DC-13 tipi uygulamalarda ise 24 V’da 6 A, 110 V’da 1 A, 220 V’da 0,3 A ve 600 V’da 0,1 A değerlerine kadar çalışabilir.

ürün marka adı		SINOVA
ürün tanımı		yardιmcι şalter
Genel teknik veriler
koruyucu ebadı		0 ... 4
izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri		690 V
şok gerilim mukavemeti anma değeri		6 kV
IP koruma türü ön tarafta		IP20
mekanik kullanım süresi (işletim çevrimleri) tipik		10 000 000
elektrikli işletim süresi (işletim çevrimleri) AC-15'te 230 V'ta tipik		100 000
RoHS yönetmeliği (tarih)		07/01/2022
Ağırlık		0,068 kg
ortam sıcaklığı depolama sırasında		-25 ... +70 °C
Yardιmcι akιm devresi
açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama		2
kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama		2
işletim akımı yardımcı kontaklar AC-12'de
● 24 V'ta		10 A
● 230 V'ta		10 A
işletim akımı yardımcı kontaklar AC-12'de maksimum		10 A
işletim akımı yardımcı kontaklar AC-15'te
● 24 V'ta		6 A
● 230 V'ta		6 A
● 400 V'ta		3 A
● 690 V'ta		1 A
işletim akımı yardımcı kontaklar DC-12'de
● 24 V'ta		6 A
● 110 V'ta		3 A
● 220 V'ta		1 A
işletim akımı yardımcı kontaklar DC-13'te
● 24 V'ta		6 A
● 110 V'ta		1 A
● 220 V'ta		0,3 A
● 600 V'ta		0,1 A
sabitleme türü		tırnaklı sabitleme
yükseklik		47 mm
genişlik		44 mm
derinlik		41,5 mm
elektrik bağlantısı modeli yardımcı ve kontrol devreleri için		vida bağlantısı
bağlanabilir iletken kesiti türü yardımcı kontaklar için
● ince telli kablo uç işlemeli		1x (1,0 ... 2,5 mm²), 2x (1,0 ... 1,5 mm²)
