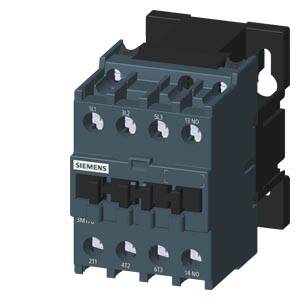

3MT7032-2AA10-0AL2 SIEMENS SİNOPLUS AC-3 230V AC BOY 2 15KW 32A 1NA 50/60HZ BOBİN GÜÇ KONTAKTÖRÜ 4047624392810

Ürün Kodu : 3MT7032-2AA10-0AL2

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

3MT7032-2AA10-0AL2 SIEMENS SİNOPLUS 15KW 230V 32A KONTAKTÖR

Siemens’in 3MT7032-2AA10-0AL2 modeli, SINOVA 3MT7 serisi kapsamında yer alan yüksek performanslı bir üç kutuplu AC kontaktör çözümüdür.

Orta‐üst seviye motor kontrol ve otomasyon uygulamaları için tasarlanmış bu model, sağlam yapısı ve teknik kapasitesiyle dikkat çeker.

Bu kontaktör, AC-3 çalışma kategorisinde 400 V’ta 32 A kapasite ile çalışmak üzere tasarlanır.

Bu değer, özellikle motor yüklerinde doğrudan kullanımda güvenli anahtarlama sağlar.

Yapısı itibarıyla AC-1 uygulamalarda da 40 A kapasiteye kadar kullanılabilir ki bu da genel yük devrelerinde esneklik sunar.

Kontrol devresi açısından, cihaz 230 V AC bobin gerilimi (50/60 Hz) ile çalışır ve bobin toleransı ±15 % aralığında tasarlanır.

Başlangıç anında yüksek çekim gücü gereksinimini karşılayacak şekilde manyetik çekim gücüne sahip olup, tutma modunda daha düşük güçle ikincil enerji tüketimini azaltacak şekilde üretilir.

EAN	4047624392810
Emtia Kodu (GTİP)	85364900
Ambalaj boyutları (U x G x Y)	90.00 x 62.00 x 108.00 mm
Net ağırlık	0.502 Kg
Ürün Kodu	X0F9
Katalog Kodu	EP-M3
Group Code	P335
eClass	Sürüm : 14, Sınıflandırma : 27-37-10-03 Sürüm : 12, Sınıflandırma : 27-37-10-03 Sürüm : 9.1, Sınıflandırma : 27-37-10-03 Sürüm : 9, Sınıflandırma : 27-37-10-03 Sürüm : 8, Sınıflandırma : 27-37-10-03 Sürüm : 7.1, Sınıflandırma : 27-37-10-03 Sürüm : 6, Sınıflandırma : 27-37-10-03
ETIM	Sürüm : 10, Sınıflandırma : EC000066 Sürüm : 9, Sınıflandırma : EC000066 Sürüm : 8, Sınıflandırma : EC000066 Sürüm : 7, Sınıflandırma : EC000066
IDEA	Sürüm : 4, Sınıflandırma : 4755
UNSPSC	Sürüm : 15, Sınıflandırma : 39-12-15-29
ürün marka adı	SINOVA
Genel teknik veriler
koruyucu ebadı	2
ürün ilavesi yardιmcι anahtar	Evet
güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda	15,525 W
● kutup başına	5,175 W
izolasyon gerilimi
● ana akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
şok gerilim mukavemeti
● ana akım devresinin anma değeri	6 kV
● yardımcı akım devresinin anma değeri	6 kV
IP koruma türü
● ön tarafta	IP20
mekanik kullanım süresi (işletim çevrimleri)
● kontaktör tipik	10 000 000
referans işareti IEC 81346-2:2009 uyarınca	Q
RoHS yönetmeliği (tarih)	07/01/2022
Ağırlık	0,538 kg
Ortam koşulları
kurulum yüksekliği NN üzerinde yükseklikte maksimum	2 000 m
ortam sıcaklığı
● işletim sırasında	-5 ... +55 °C
● depolama sırasında	-25 ... +70 °C
bağıl nem minimum	10 %
bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum	95 %
Ana akım devresi
kutup sayısı ana devre için	3
kapayıcı sayısı ana kontaklar için	3
işletim gerilimi AC-3'te anma değeri maksimum	690 V
işletim akımı
● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri	40 A
● AC-1'de 690 V'a kadar
— 40 °C ortam sıcaklığında anma değeri	40 A
— 60 °C ortam sıcaklığında anma değeri	40 A
● AC-3'te
— 400 V'ta anma değeri	32 A
— 690 V'ta anma değeri	17 A
işletim kapasitesi
● AC-3'te
— 400 V'ta anma değeri	15 kW
— 690 V'ta anma değeri	15 kW
yük boşaltma frekansı
● AC'de	1 800 1/h
anahtarlama frekansı
● AC-1'de maksimum	600 1/h
● AC-3'te maksimum	600 1/h
Kontrol devresi/ Kumanda
gerilim türü kontrol besleme gerilimi	AC
kontrol besleme gerilimi AC'de
● 50 Hz'de anma değeri	230 V
● 60 Hz'de anma değeri	230 V
çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
● 50 Hz'de	0,85 ... 1,1
● 60 Hz'de	0,85 ... 1,1
kapanma görünür gücü solenoid AC'de
● 50 Hz'de	110 VA
● 60 Hz'de	110 VA
güç faktörü endüktif bobin kapanma gücünde
● 50 Hz'de	0,75
● 60 Hz'de	0,75
tutma görünür gücü solenoid AC'de
● 50 Hz'de	13 VA
● 60 Hz'de	12 VA
güç faktörü endüktif bobin tutma gücünde
● 50 Hz'de	0,3
● 60 Hz'de	0,3
kapanış gecikmesi AC'de	12 ... 27 ms
açılış gecikmesi AC'de	5 ... 22 ms
aktivasyon modeli anahtar tahriki	Standart A1 - A2
Yardιmcι akιm devresi
kapayıcı sayısı yardımcı kontaklar için
● gecikmesiz anahtarlama	1
işletim akımı AC-12'de maksimum	10 A
işletim akımı AC-15'te
● 230 V'ta anma değeri	6 A
● 400 V'ta anma değeri	3 A
● 500 V'ta anma değeri	2 A
● 690 V'ta anma değeri	1 A
işletim akımı DC-12'de
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	3 A
● 220 V'ta anma değeri	1 A
işletim akımı DC-13'te
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	1 A
● 220 V'ta anma değeri	0,3 A
● 600 V'ta anma değeri	0,1 A
Kısa devre koruması
sigorta elemanı modeli
● ana devrenin kısa devreye karşı korunması için
— düzenleme türü 1’de gerekli	sigorta gG: 50 A
— düzenleme türü 2’de gerekli	sigorta gG: 40 A
● yardımcı anahtar kısa devre koruması için gerekli	sigorta gG: 10 A
montaj konumu	22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
sabitleme türü	DIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
yükseklik	83 mm
genişlik	56 mm
derinlik	95 mm
Bağlantılar/ Terminaller
elektrik bağlantısı modeli
● ana devre için	vida bağlantısı
● yardımcı ve kontrol devreleri için	vida bağlantısı
bağlanabilir iletken kesiti türü ana kontaklar için
● tek telli veya çok telli	1x (1,5 ... 10 mm²), 2x (1,5 ... 6 mm²)
bağlanabilir iletken kesiti türü
● yardımcı kontaklar için
— tek telli veya çok telli	1x (1,5 ... 4 mm²), 2x (1,5 ... 4 mm²)
— ince telli kablo uç işlemeli	1x (1,5 ... 4 mm²), 2x (1,5 ... 4 mm²)
sıkma torku
● ana kontaklar için vida bağlantısında	1,85 N·m
● yardımcı kontaklar için vida bağlantısında	1,85 N·m
yiv modeli bağlantı vidası
● ana kontaklar için	M4
● yardımcı ve kontrol kontakları	M4
