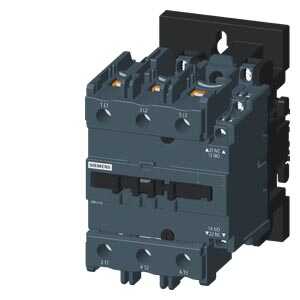

3MT7080-4AA11-0AL2 SIEMENS SİNOPLUS AC-3 230V AC BOY 4 37KW 80A 1NA+1NK 50/60HZ YARDIMCI KONTAKLI GÜÇ KONTAKTÖRÜ 4047624392919

Ürün Kodu : 3MT7080-4AA11-0AL2

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

3MT7080-4AA11-0AL2 SIEMENS 37KW 230V SİNOPLUS KONTAKTÖR 1NA+NK 80A

Siemens’in 3MT7080-4AA11-0AL2 modeli, yüksek güçlü endüstriyel sistemlerde kullanılan üç kutuplu bir güç kontaktörü (power contactor) olarak dikkat çeker.

Bu kontaktör; motor kontrolü, endüstriyel otomasyon devreleri ve ağır yük uygulamalarında yüksek akım kapasitesi, sağlam yapı ve esneklik sağlayan kontrol özellikleriyle öne çıkar.

Bu model AC-3 kategorisinde 400 V’ta 80 A çalışma akımı kapasitesine sahiptir; bu da güçlü motor ve yük kontrol uygulamalarında sorunsuz performans sunar.

AC-1 tipi yüklerde de yüksek kapasite taşır; güç devrelerinin ana çalışma koşullarında güvenli kullanım sağlar.

Bobin beslemesi 230 V AC (50/60 Hz) olarak tasarlanır ve ±15 % toleransla çalışabilir.

Kapanma gecikmesi (make) yaklaşık 17 … 29 ms, açılma gecikmesi (break) ise 6 … 15 ms aralığındadır. Bu sayede kontrollü ve hızlı anahtarlama tepkisi elde edilir.

Yalıtım açısından cihaz 1.000 V AC izolasyon gerilimi sunar.

Darbe gerilim toleransı da ana devre için 8 kV, yardımcı devreler için 6 kV seviyesindedir.

Mekanik dayanıklılığı 5 milyon çevrim olarak beyan edilir.

Cihazın ön yüzü için IP20 koruma sınıfı sağlanır, bu da ön panelde dokunmatik temaslara karşı temel koruma sunar.

Montaj kolaylığı için 35 mm DIN rayına vida / klik sistemiyle bağlantı desteği sunar.

Ana devre kontakları için 2,5 … 25 mm² (tek iletken) veya 2 × 2,5 … 16 mm² (çift iletken) kablo aralığı desteklenir; yardımcı kontak devresi için 1,5 … 4 mm² kablolar uygundur.

Çalışma sıcaklığı aralığı –5 … +55 °C olarak belirlenmiştir; maksimum irtifa sınırı genellikle 2.000 m seviyesidir.

Ürün Kodu	3MT7080-4AA11-0AL2
EAN	4047624392919
Emtia Kodu (GTİP)	85364900
Ambalaj boyutları (U x G x Y)	130.00 x 90.00 x 132.00 mm
Net ağırlık	1.254 Kg
Ürün Kodu	X0F9
Katalog Kodu	EP-M3
Group Code	P335
Ürün Sınıfı	B: return restricted, please contact your Siemens partner/contact
eClass	Sürüm : 14, Sınıflandırma : 27-37-10-03 Sürüm : 12, Sınıflandırma : 27-37-10-03 Sürüm : 9.1, Sınıflandırma : 27-37-10-03 Sürüm : 9, Sınıflandırma : 27-37-10-03 Sürüm : 8, Sınıflandırma : 27-37-10-03 Sürüm : 7.1, Sınıflandırma : 27-37-10-03 Sürüm : 6, Sınıflandırma : 27-37-10-03
ETIM	Sürüm : 10, Sınıflandırma : EC000066 Sürüm : 9, Sınıflandırma : EC000066 Sürüm : 8, Sınıflandırma : EC000066 Sürüm : 7, Sınıflandırma : EC000066
IDEA	Sürüm : 4, Sınıflandırma : 4755
UNSPSC	Sürüm : 15, Sınıflandırma : 39-12-15-29
ürün marka adı	SINOVA
Genel teknik veriler
koruyucu ebadı	4
ürün ilavesi yardιmcι anahtar	Evet
güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda	40,96875 W
● kutup başına	13,65625 W
izolasyon gerilimi
● ana akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
şok gerilim mukavemeti
● ana akım devresinin anma değeri	8 kV
● yardımcı akım devresinin anma değeri	6 kV
IP koruma türü
● ön tarafta	IP20
mekanik kullanım süresi (işletim çevrimleri)
● kontaktör tipik	3 000 000
referans işareti IEC 81346-2:2009 uyarınca	Q
RoHS yönetmeliği (tarih)	07/01/2022
Ağırlık	1,32 kg
Ortam koşulları
kurulum yüksekliği NN üzerinde yükseklikte maksimum	2 000 m
ortam sıcaklığı
● işletim sırasında	-5 ... +55 °C
● depolama sırasında	-25 ... +70 °C
bağıl nem minimum	10 %
bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum	95 %
Ana akım devresi
kutup sayısı ana devre için	3
kapayıcı sayısı ana kontaklar için	3
işletim gerilimi AC-3'te anma değeri maksimum	690 V
işletim akımı
● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri	125 A
● AC-1'de 690 V'a kadar
— 40 °C ortam sıcaklığında anma değeri	125 A
— 60 °C ortam sıcaklığında anma değeri	93 A
● AC-3'te
— 400 V'ta anma değeri	80 A
— 690 V'ta anma değeri	47 A
işletim kapasitesi
● AC-3'te
— 400 V'ta anma değeri	37 kW
— 690 V'ta anma değeri	45 kW
yük boşaltma frekansı
● AC'de	1 200 1/h
anahtarlama frekansı
● AC-1'de maksimum	600 1/h
● AC-3'te maksimum	400 1/h
Kontrol devresi/ Kumanda
gerilim türü kontrol besleme gerilimi	AC
kontrol besleme gerilimi AC'de
● 50 Hz'de anma değeri	230 V
● 60 Hz'de anma değeri	230 V
çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
● 50 Hz'de	0,85 ... 1,1
● 60 Hz'de	0,85 ... 1,1
kapanma görünür gücü solenoid AC'de
● 50 Hz'de	280 VA
● 60 Hz'de	280 VA
güç faktörü endüktif bobin kapanma gücünde
● 50 Hz'de	0,75
● 60 Hz'de	0,75
tutma görünür gücü solenoid AC'de
● 50 Hz'de	41 VA
● 60 Hz'de	40 VA
güç faktörü endüktif bobin tutma gücünde
● 50 Hz'de	0,3
● 60 Hz'de	0,3
kapanış gecikmesi AC'de	17 ... 38 ms
açılış gecikmesi AC'de	5 ... 23 ms
Yardιmcι akιm devresi
açıcı sayısı yardımcı kontaklar için
● gecikmesiz anahtarlama	1
kapayıcı sayısı yardımcı kontaklar için
● gecikmesiz anahtarlama	1
işletim akımı AC-12'de maksimum	10 A
işletim akımı AC-15'te
● 230 V'ta anma değeri	6 A
● 400 V'ta anma değeri	3 A
● 500 V'ta anma değeri	2 A
● 690 V'ta anma değeri	1 A
işletim akımı DC-12'de
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	3 A
● 220 V'ta anma değeri	1 A
işletim akımı DC-13'te
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	1 A
● 220 V'ta anma değeri	0,3 A
● 600 V'ta anma değeri	0,1 A
Kısa devre koruması
sigorta elemanı modeli
● yardımcı anahtar kısa devre koruması için gerekli	sigorta gG: 10 A
montaj konumu	22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
yükseklik	127,5 mm
genişlik	84,5 mm
derinlik	121,5 mm
Bağlantılar/ Terminaller
elektrik bağlantısı modeli
● ana devre için	vida bağlantısı
● yardımcı ve kontrol devreleri için	vida bağlantısı
sıkma torku
● ana kontaklar için vida bağlantısında	9 N·m
● yardımcı kontaklar için vida bağlantısında	1,2 N·m
yiv modeli bağlantı vidası
● ana kontaklar için	M10
● yardımcı ve kontrol kontakları	M3,5
