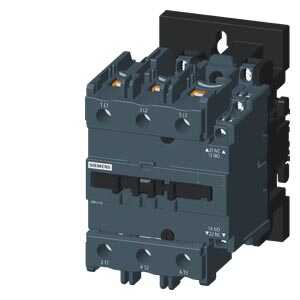

3MT7095-4AA11-0AL2 SIEMENS SİNOPLUS AC-3 230V AC NOY 4 45KW 95A 1NA+1NK 50/60HZ YARDIMCI KONTAKLI GÜÇ KONTAKTÖRÜ 4047624392926

Ürün Kodu : 3MT7095-4AA11-0AL2

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

3MT7095-4AA11-0AL2 SIEMENS 230V SİNOPLUS KONTAKTÖR 45KW 50/60HZ 1NA+1NK

Ürün, SINOVA grubundadır.

Ac' de güç kaybı anma değeri 40,96875 W değerinde üretilir.

Koruma türü IP20 olarak adlandırılır.

1,32 kg ağırlığındadır. Bu sayede montaj açısından kolaylık sunar.

Kutup sayısı ana devre için 3' tür.

Boyutları 121,5 x 84,5 x 127,5 mm olarak üretilir.

Ürün Kodu	3MT7095-4AA11-0AL2
EAN	4047624392926
Emtia Kodu (GTİP)	85364900
Ambalaj boyutları (U x G x Y)	130.00 x 90.00 x 132.00 mm
Net ağırlık	1.254 Kg
Ürün Kodu	X0F9
Katalog Kodu	EP-M3
Group Code	P335
Ürün Sınıfı	B: return restricted, please contact your Siemens partner/contact
eClass	Sürüm : 14, Sınıflandırma : 27-37-10-03 Sürüm : 12, Sınıflandırma : 27-37-10-03 Sürüm : 9.1, Sınıflandırma : 27-37-10-03 Sürüm : 9, Sınıflandırma : 27-37-10-03 Sürüm : 8, Sınıflandırma : 27-37-10-03 Sürüm : 7.1, Sınıflandırma : 27-37-10-03 Sürüm : 6, Sınıflandırma : 27-37-10-03
ETIM	Sürüm : 10, Sınıflandırma : EC000066 Sürüm : 9, Sınıflandırma : EC000066 Sürüm : 8, Sınıflandırma : EC000066 Sürüm : 7, Sınıflandırma : EC000066
IDEA	Sürüm : 4, Sınıflandırma : 4755
UNSPSC	Sürüm : 15, Sınıflandırma : 39-12-15-29
ürün marka adı	SINOVA
Genel teknik veriler
koruyucu ebadı	4
ürün ilavesi yardιmcι anahtar	Evet
güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda	40,96875 W
● kutup başına	13,65625 W
izolasyon gerilimi
● ana akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri	1 000 V
şok gerilim mukavemeti
● ana akım devresinin anma değeri	8 kV
● yardımcı akım devresinin anma değeri	6 kV
IP koruma türü
● ön tarafta	IP20
mekanik kullanım süresi (işletim çevrimleri)
● kontaktör tipik	3 000 000
referans işareti IEC 81346-2:2009 uyarınca	Q
RoHS yönetmeliği (tarih)	07/01/2022
Ağırlık	1,32 kg
Ortam koşulları
kurulum yüksekliği NN üzerinde yükseklikte maksimum	2 000 m
ortam sıcaklığı
● işletim sırasında	-5 ... +55 °C
● depolama sırasında	-25 ... +70 °C
bağıl nem minimum	10 %
bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum	95 %
Ana akım devresi
kutup sayısı ana devre için	3
kapayıcı sayısı ana kontaklar için	3
işletim gerilimi AC-3'te anma değeri maksimum	690 V
işletim akımı
● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri	125 A
● AC-1'de 690 V'a kadar
— 40 °C ortam sıcaklığında anma değeri	125 A
— 60 °C ortam sıcaklığında anma değeri	93 A
● AC-3'te
— 400 V'ta anma değeri	95 A
— 690 V'ta anma değeri	47 A
işletim kapasitesi
● AC-3'te
— 400 V'ta anma değeri	45 kW
— 690 V'ta anma değeri	45 kW
yük boşaltma frekansı
● AC'de	1 200 1/h
anahtarlama frekansı
● AC-1'de maksimum	600 1/h
● AC-3'te maksimum	400 1/h
Kontrol devresi/ Kumanda
gerilim türü kontrol besleme gerilimi	AC
kontrol besleme gerilimi AC'de
● 50 Hz'de anma değeri	230 V
● 60 Hz'de anma değeri	230 V
çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de
● 50 Hz'de	0,85 ... 1,1
● 60 Hz'de	0,85 ... 1,1
kapanma görünür gücü solenoid AC'de
● 50 Hz'de	280 VA
● 60 Hz'de	280 VA
güç faktörü endüktif bobin kapanma gücünde
● 50 Hz'de	0,75
● 60 Hz'de	0,75
tutma görünür gücü solenoid AC'de
● 50 Hz'de	41 VA
● 60 Hz'de	40 VA
güç faktörü endüktif bobin tutma gücünde
● 50 Hz'de	0,3
● 60 Hz'de	0,3
kapanış gecikmesi AC'de	17 ... 38 ms
açılış gecikmesi AC'de	5 ... 23 ms
Yardιmcι akιm devresi
açıcı sayısı yardımcı kontaklar için
● gecikmesiz anahtarlama	1
kapayıcı sayısı yardımcı kontaklar için
● gecikmesiz anahtarlama	1
işletim akımı AC-12'de maksimum	10 A
işletim akımı AC-15'te
● 230 V'ta anma değeri	6 A
● 400 V'ta anma değeri	3 A
● 500 V'ta anma değeri	2 A
● 690 V'ta anma değeri	1 A
işletim akımı DC-12'de
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	3 A
● 220 V'ta anma değeri	1 A
işletim akımı DC-13'te
● 24 V'ta anma değeri	6 A
● 110 V'ta anma değeri	1 A
● 220 V'ta anma değeri	0,3 A
● 600 V'ta anma değeri	0,1 A
Kısa devre koruması
sigorta elemanı modeli
● yardımcı anahtar kısa devre koruması için gerekli	sigorta gG: 10 A
montaj konumu	22,5° ön ve arka tarafa eğim ve 360° dönüş, normal dikey montaj düzlemi ile ilgili
yükseklik	127,5 mm
genişlik	84,5 mm
derinlik	121,5 mm
Bağlantılar/ Terminaller
elektrik bağlantısı modeli
● ana devre için	vida bağlantısı
● yardımcı ve kontrol devreleri için	vida bağlantısı
sıkma torku
● ana kontaklar için vida bağlantısında	9 N·m
● yardımcı kontaklar için vida bağlantısında	1,2 N·m
yiv modeli bağlantı vidası
● ana kontaklar için	M10
● yardımcı ve kontrol kontakları	M3,5
