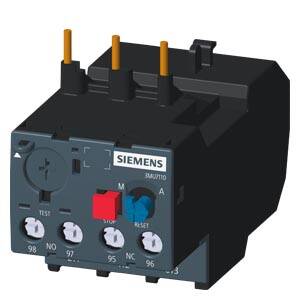

Siemens’in 3MU7110-0JA0 modeli, kompakt termik-aşırı akım rölesi sınıfına ait yüksek güvenilirlikli bir bileşendir.
Bu modül, özellikle 3MT7 kontaktör sistemleriyle tam uyum sağlayacak biçimde tasarlanır.
1,25 … 2,0 A aralığında ayarlanabilir çalışma akımı skalasıyla; daha küçük motorlar veya yardımcı yüklerde uygun koruma sağlar.
Bu değer, hem verimliliği korur hem de cihazın sıcak çalışma koşulları altında güvenli davranmasını destekler.
İzolasyon gerilimi 690 V AC seviyesinde belirlenmiş olup, darbeli gerilim dayanımı da 6 kV seviyesine kadar çıkarılır.
Bu özellikler, sistemin ani gerilim dalgalanmalarına karşı daha dirençli olmasını sağlar.
Boyut açısından, 3MU7110-0JA0 modülü 45 mm genişlik, yaklaşık 94 mm derinlik ve montaj kullanılan yapı ile uyumlu yükseklik ölçülerine sahiptir.
Ağırlığı yaklaşık 0,150 kg’dır.
Çalışma sıcaklığı –5 … +55 °C (ve saklama sıcaklığı –25 … +70 °C) arasında tanımlanır.
Bu tasarım sayesinde pek çok endüstriyel ortamda stabil ve güvenli performans sunar.
| EAN | 4047624395897 |
| Emtia Kodu (GTİP) | 85364900 |
| Ambalaj boyutları (U x G x Y) | 67.00 x 45.00 x 94.00 mm |
| Net ağırlık | 0.150 Kg |
| Ürün Kodu | X0FB |
| Katalog Kodu | EP-M3 |
| Group Code | P335 |
| Ürün Sınıfı | B: return restricted, please contact your Siemens partner/contact |
| eClass |
|
| ETIM |
|
| IDEA | Sürüm : 4, Sınıflandırma : 5366 |
| UNSPSC | Sürüm : 15, Sınıflandırma : 39-12-23-30 |
| ürün marka adı | SINOVA |
| ürün tanımı | Termik aşırı yük rölesi |
| ürün tipi tanımı | 3MU7 |
| Genel teknik veriler | |
| aşırı akım rölesi ebadı | boyut 1 |
| güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda | 10,8 W |
| ● kutup başına | 3,6 W |
| izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri | 690 V |
| şok gerilim mukavemeti ana akım devresinin anma değeri | 6 kV |
| şok mukavemeti IEC 60068-2-27 uyarınca | 15g / 11 ms |
| referans işareti IEC 81346-2:2009 uyarınca | F |
| RoHS yönetmeliği (tarih) | 07/01/2022 |
| Ağırlık | 0,175 kg |
| Ortam koşulları | |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum | 2 000 m |
| ortam sıcaklığı | |
| ● işletim sırasında | -5 ... +55 °C |
| ● depolama sırasında | -25 ... +70 °C |
| sıcaklık kompanzasyonu | -5 ... +55 °C |
| bağıl nem işletim sırasında | 10 ... 95 % |
| Ana akım devresi | |
| kutup sayısı ana devre için | 3 |
| gerilim türü ana devre için | AC |
| işletim gerilimi | |
| ● anma değeri | 690 V |
| ● AC-3'te anma değeri maksimum | 690 V |
| işletim frekansı anma değeri | 50 ... 60 Hz |
| işletim akımı anma değeri | 4 A |
| işletim akımı AC-3'te 400 V'ta anma değeri | 4 A |
| işletim kapasitesi AC-3'te | |
| ● 400 V'ta anma değeri | 1,5 kW |
| ● 690 V'ta anma değeri | 3 kW |
| Yardιmcι akιm devresi | |
| açıcı sayısı yardımcı kontaklar için | 1 |
| kapayıcı sayısı yardımcı kontaklar için | 1 |
| işletim akımı yardımcı kontaklar AC-15'te | |
| ● 24 V'ta | 4,17 A |
| ● 110 V'ta | 3,64 A |
| ● 690 V'ta | 0,7 A |
| işletim akımı yardımcı kontaklar DC-13'te | |
| ● 24 V'ta | 4,17 A |
| ● 110 V'ta | 0,45 A |
| ● 220 V'ta | 0,2 A |
| Kısa devre koruması | |
| sigorta elemanı modeli | |
| ● yardımcı anahtar kısa devre koruması için gerekli | sigorta gG: 10 A |
| Montaj/ Sabitleme/ Ebatlar | |
| montaj konumu | 22,5° ön ve arka tarafa eğim ve 90° dönüş, normal dikey montaj düzlemi ile ilgili |
| sabitleme türü | Kontaktör montajı |
| yükseklik | 64 mm |
| genişlik | 44 mm |
| derinlik | 92 mm |
| Bağlantılar/ Terminaller | |
| elektrik bağlantısı modeli | |
| ● ana devre için | vida bağlantısı |
| ● yardımcı ve kontrol devreleri için | vida bağlantısı |
| bağlanabilir iletken kesiti türü ana kontaklar için | |
| ● tek telli veya çok telli | 1x (1 ... 6 mm²) |
| ● ince telli kablo uç işlemeli | 1x (1 ... 10 mm²) |
| bağlanabilir iletken kesiti türü yardımcı kontaklar için | |
| ● tek telli veya çok telli | 1x (1 ... 4 mm²) |
| ● ince telli kablo uç işlemeli | 1x (1 ... 4 mm²) |
| sıkma torku | |
| ● ana kontaklar için vida bağlantısında | 1,85 N·m |
| ● yardımcı kontaklar için vida bağlantısında | 1,2 N·m |
| yiv modeli bağlantı vidası | |
| ● ana kontaklar için | M4 |
| ● yardımcı ve kontrol kontakları | M3,5 |
| Elektrik Güvenliği | |
| IP koruma türü ön tarafta IEC 60529 uyarınca | IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca | önden dikey dokunma durumunda parmak korumalı |
| Gösterge | |
| gösterge modeli anahtarlama durumu için | tetikleyici göstergesi |
