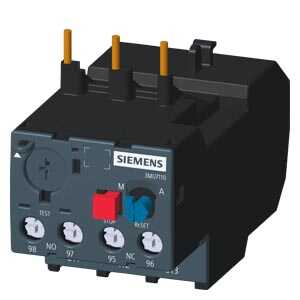

Siemens 3MU7110-0LA0 modeli, SINOVA / 3MU7 serisi termik aşırı yük rölesi (overload relay) modülü grubunda yer alan ileri bir çözümdür.
Bu modül, özellikle 3MT7 kontaktör sistemleriyle doğrudan uyumlu biçimde çalışacak şekilde tasarlanır ve motorları aşırı yük şartlarına karşı korumada kritik rol oynar.
Bu modelin ayarlanabilir akım aralığı genellikle daha yüksek oranlara yönelik olup, orta-üst sınıf motor uygulamalarında kullanılmak üzere optimize edilir.
Termik rölenin çıkma (trip) eşiği hassas biçimde ayarlanabilir; bu sayede sistemin ihtiyaçlarına uygun koruma sunar.
Ayrıca, cihazın darbe gerilimi (impulse voltage) toleransı ve izolasyon gerilimi değerleri de yüksek güvenlik gereksinimlerini karşılayacak şekilde belirlenir.
Rölenin kontrol devresi tarafında 1 NO + 1 NC yardımcı kontak bulunur.
Bu kontaklar, sistemle entegre sinyal veya koruma devreleri oluşturmak için kullanılır.
Cihazın elektriksel kayıpları, çalışma koşullarına göre nispeten düşük tutulur; bu da kullanım verimliliğini optimize eder.
Ayrıca modül, ~ 44 mm genişlik, ~ 92 mm derinlik gibi kompakt ölçülerde tasarlanır ve yaklaşık ~ 0,175 kg civarında bir ağırlığa sahiptir.
Çalışma sıcaklığı –5 … +55 °C, saklama sıcaklığı –25 … +70 °C olarak belirlenmiş olup, çeşitli endüstriyel ortamlarda güvenle kullanılabilir.
| EAN | 4047624395910 |
| Emtia Kodu (GTİP) | 85364900 |
| Ambalaj boyutları (U x G x Y) | 67.00 x 45.00 x 94.00 mm |
| Net ağırlık | 0.150 Kg |
| Ürün Kodu | X0FB |
| Katalog Kodu | EP-M3 |
| Group Code | P335 |
| Ürün Sınıfı | B: return restricted, please contact your Siemens partner/contact |
| eClass |
|
| ETIM |
|
| IDEA | Sürüm : 4, Sınıflandırma : 5366 |
| UNSPSC | Sürüm : 15, Sınıflandırma : 39-12-23-30 |
| ürün marka adı | SINOVA |
| ürün tanımı | Termik aşırı yük rölesi |
| ürün tipi tanımı | 3MU7 |
| Genel teknik veriler | |
| aşırı akım rölesi ebadı | boyut 1 |
| güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda | 10,8 W |
| ● kutup başına | 3,6 W |
| izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri | 690 V |
| şok gerilim mukavemeti ana akım devresinin anma değeri | 6 kV |
| şok mukavemeti IEC 60068-2-27 uyarınca | 15g / 11 ms |
| referans işareti IEC 81346-2:2009 uyarınca | F |
| RoHS yönetmeliği (tarih) | 07/01/2022 |
| Ağırlık | 0,175 kg |
| Ortam koşulları | |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum | 2 000 m |
| ortam sıcaklığı | |
| ● işletim sırasında | -5 ... +55 °C |
| ● depolama sırasında | -25 ... +70 °C |
| sıcaklık kompanzasyonu | -5 ... +55 °C |
| bağıl nem işletim sırasında | 10 ... 95 % |
| Ana akım devresi | |
| kutup sayısı ana devre için | 3 |
| gerilim türü ana devre için | AC |
| işletim gerilimi | |
| ● anma değeri | 690 V |
| ● AC-3'te anma değeri maksimum | 690 V |
| işletim frekansı anma değeri | 50 ... 60 Hz |
| işletim akımı anma değeri | 8 A |
| işletim akımı AC-3'te 400 V'ta anma değeri | 8 A |
| işletim kapasitesi AC-3'te | |
| ● 400 V'ta anma değeri | 3 kW |
| ● 690 V'ta anma değeri | 5,5 kW |
| Yardιmcι akιm devresi | |
| açıcı sayısı yardımcı kontaklar için | 1 |
| kapayıcı sayısı yardımcı kontaklar için | 1 |
| işletim akımı yardımcı kontaklar AC-15'te | |
| ● 24 V'ta | 4,17 A |
| ● 110 V'ta | 3,64 A |
| ● 690 V'ta | 0,7 A |
| işletim akımı yardımcı kontaklar DC-13'te | |
| ● 24 V'ta | 4,17 A |
| ● 110 V'ta | 0,45 A |
| ● 220 V'ta | 0,2 A |
| Kısa devre koruması | |
| sigorta elemanı modeli | |
| ● yardımcı anahtar kısa devre koruması için gerekli | sigorta gG: 10 A |
| Montaj/ Sabitleme/ Ebatlar | |
| montaj konumu | 22,5° ön ve arka tarafa eğim ve 90° dönüş, normal dikey montaj düzlemi ile ilgili |
| sabitleme türü | Kontaktör montajı |
| yükseklik | 64 mm |
| genişlik | 44 mm |
| derinlik | 92 mm |
| Bağlantılar/ Terminaller | |
| elektrik bağlantısı modeli | |
| ● ana devre için | vida bağlantısı |
| ● yardımcı ve kontrol devreleri için | vida bağlantısı |
| bağlanabilir iletken kesiti türü ana kontaklar için | |
| ● tek telli veya çok telli | 1x (1 ... 6 mm²) |
| ● ince telli kablo uç işlemeli | 1x (1 ... 10 mm²) |
| bağlanabilir iletken kesiti türü yardımcı kontaklar için | |
| ● tek telli veya çok telli | 1x (1 ... 4 mm²) |
| ● ince telli kablo uç işlemeli | 1x (1 ... 4 mm²) |
| sıkma torku | |
| ● ana kontaklar için vida bağlantısında | 1,85 N·m |
| ● yardımcı kontaklar için vida bağlantısında | 1,2 N·m |
| yiv modeli bağlantı vidası | |
| ● ana kontaklar için | M4 |
| ● yardımcı ve kontrol kontakları | M3,5 |
| Elektrik Güvenliği | |
| IP koruma türü ön tarafta IEC 60529 uyarınca | IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca | önden dikey dokunma durumunda parmak korumalı |
| Gösterge | |
| gösterge modeli anahtarlama durumu için | tetikleyici göstergesi |
