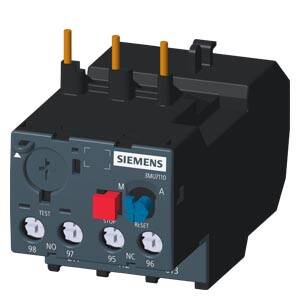

Siemens’in 3MU7110-0PA0 modeli, SINOVA 3MU7 serisi aşırı yük (termik) röle modülleri arasında yer alır ve 12-18 A aralığında ayarlanabilir koruma sağlayacak şekilde tasarlanır.
Bu modül, özellikle 3MT7 kontaktörler ile doğrudan montaj uyumluluğu sağlayacak biçimde geliştirilir.
Modülün temel teknik özellikleri arasında sıcak çalışma durumunda toplam güç kaybı 16,2 W (her kutup için ~5,4 W) seviyesi yer alır.
İzolasyon gerilimi 690 V AC, ana devrenin darbe gerilimi dayanımı 6 kV olarak belirlenir.
Çalışma sıcaklığı aralığı –5 … +55 °C, depolama sıcaklığı ise –25 … +70 °C’dir.
Bu modellin kontrol devresi kısmında 1 NC + 1 NO yardımcı kontak bulunur.
Kontakların AC-15 kategorisinde taşıyabileceği akım değerleri 24 V için 4,17 A, 110 V için 3,64 A ve 690 V için 0,7 A seviyesindedir.
DC-13 kategorisinde ise bu kontaklar 24 V için 4,17 A, 110 V için 0,45 A, 220 V için 0,2 A değerlerinde çalışabilir.
Montaj açısından, 3MU7110-0PA0 modülü 67 mm yükseklik, 45 mm genişlik, 94 mm derinlik ölçülerine sahiptir.
Ana ve yardımcı devre bağlantıları vida terminallidir.
Ana kontaklar için 1 … 6 mm² (tek iletken) ya da 1 … 10 mm² (çok telli) kablo standartları geçerlidir; yardımcı kontak devresi için 1 … 4 mm² kablo kesitleri uygundur.
Bağlantı vidaları için tork değerleri: ana kontaklarda ~1,85 N·m; yardımcı kontaklarda ~1,2 N·m olarak belirlenmiştir.
Siemens 3MU7110-0PA0 aşırı yük rölesi, 12-18 A ayarlanabilir aralığı, Class 10 karakteristiği ve 3MT7 kontaktör uyumluluğu ile motor koruma uygulamalarında ideal bir çözümdür.
Bu modül, sisteminizi aşırı akım yüklemelerine karşı korumak, kontaktör devresiyle entegre çalışmak ve kontrol sinyali devreleriyle birlikte çalışmak için tasralanır.
| EAN | 4047624395941 |
| Emtia Kodu (GTİP) | 85364900 |
| Ambalaj boyutları (U x G x Y) | 67.00 x 45.00 x 94.00 mm |
| Net ağırlık | 0.150 Kg |
| Ürün Kodu | X0FB |
| Katalog Kodu | EP-M3 |
| Group Code | P335 |
| Ürün Sınıfı | B: return restricted, please contact your Siemens partner/contact |
| eClass |
|
| ETIM |
|
| IDEA | Sürüm : 4, Sınıflandırma : 5366 |
| UNSPSC | Sürüm : 15, Sınıflandırma : 39-12-23-30 |
| ürün marka adı | SINOVA |
| ürün tanımı | Termik aşırı yük rölesi |
| ürün tipi tanımı | 3MU7 |
| Genel teknik veriler | |
| aşırı akım rölesi ebadı | boyut 1 |
| güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda | 16,2 W |
| ● kutup başına | 5,4 W |
| izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri | 690 V |
| şok gerilim mukavemeti ana akım devresinin anma değeri | 6 kV |
| şok mukavemeti IEC 60068-2-27 uyarınca | 15g / 11 ms |
| referans işareti IEC 81346-2:2009 uyarınca | F |
| RoHS yönetmeliği (tarih) | 07/01/2022 |
| Ağırlık | 0,175 kg |
| Ortam koşulları | |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum | 2 000 m |
| ortam sıcaklığı | |
| ● işletim sırasında | -5 ... +55 °C |
| ● depolama sırasında | -25 ... +70 °C |
| sıcaklık kompanzasyonu | -5 ... +55 °C |
| bağıl nem işletim sırasında | 10 ... 95 % |
| Ana akım devresi | |
| kutup sayısı ana devre için | 3 |
| gerilim türü ana devre için | AC |
| işletim gerilimi | |
| ● anma değeri | 690 V |
| ● AC-3'te anma değeri maksimum | 690 V |
| işletim frekansı anma değeri | 50 ... 60 Hz |
| işletim akımı anma değeri | 18 A |
| işletim akımı AC-3'te 400 V'ta anma değeri | 18 A |
| işletim kapasitesi AC-3'te | |
| ● 400 V'ta anma değeri | 7,5 kW |
| ● 690 V'ta anma değeri | 15 kW |
| Yardιmcι akιm devresi | |
| açıcı sayısı yardımcı kontaklar için | 1 |
| kapayıcı sayısı yardımcı kontaklar için | 1 |
| işletim akımı yardımcı kontaklar AC-15'te | |
| ● 24 V'ta | 4,17 A |
| ● 110 V'ta | 3,64 A |
| ● 690 V'ta | 0,7 A |
| işletim akımı yardımcı kontaklar DC-13'te | |
| ● 24 V'ta | 4,17 A |
| ● 110 V'ta | 0,45 A |
| ● 220 V'ta | 0,2 A |
| Kısa devre koruması | |
| sigorta elemanı modeli | |
| ● yardımcı anahtar kısa devre koruması için gerekli | sigorta gG: 10 A |
| Montaj/ Sabitleme/ Ebatlar | |
| montaj konumu | 22,5° ön ve arka tarafa eğim ve 90° dönüş, normal dikey montaj düzlemi ile ilgili |
| sabitleme türü | Kontaktör montajı |
| yükseklik | 64 mm |
| genişlik | 44 mm |
| derinlik | 92 mm |
| Bağlantılar/ Terminaller | |
| elektrik bağlantısı modeli | |
| ● ana devre için | vida bağlantısı |
| ● yardımcı ve kontrol devreleri için | vida bağlantısı |
| bağlanabilir iletken kesiti türü ana kontaklar için | |
| ● tek telli veya çok telli | 1x (1 ... 6 mm²) |
| ● ince telli kablo uç işlemeli | 1x (1 ... 10 mm²) |
| bağlanabilir iletken kesiti türü yardımcı kontaklar için | |
| ● tek telli veya çok telli | 1x (1 ... 4 mm²) |
| ● ince telli kablo uç işlemeli | 1x (1 ... 4 mm²) |
| sıkma torku | |
| ● ana kontaklar için vida bağlantısında | 1,85 N·m |
| ● yardımcı kontaklar için vida bağlantısında | 1,2 N·m |
| yiv modeli bağlantı vidası | |
| ● ana kontaklar için | M4 |
| ● yardımcı ve kontrol kontakları | M3,5 |
| Elektrik Güvenliği | |
| IP koruma türü ön tarafta IEC 60529 uyarınca | IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca | önden dikey dokunma durumunda parmak korumalı |
| Gösterge | |
| gösterge modeli anahtarlama durumu için | tetikleyici göstergesi |
