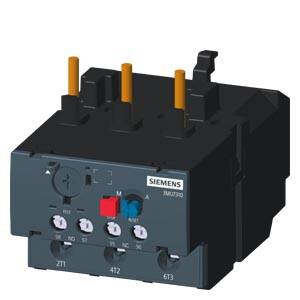

Siemens 3MU7310-2BA0 modeli, SINOVA / 3MU7 serisinde yer alan bir termik aşırı akım rölesi (overload relay) modülüdür.
Bu modül, özellikle 3MT7 kontaktör sistemleri ile doğrudan montaj uyumluluğu sağlayacak şekilde tasarlanır ve motorların aşırı yük koşullarından korunmasında aktif rol oynar.
3MU7310-2BA0 modülü, daha yüksek akım değerlerine uygun bir koruma aralığı sunar; bu sayede orta-üst güçlü motor uygulamalarında tercih edilen bir bileşendir.
Cihazın ayarlanabilir akım aralığı, sistem gereksinimlerine göre hassas şekilde yapılandırılabilir.
Elektriksel özellikler açısından, cihaz 690 V AC izolasyon gerilimi ve 6 kV darbe gerilim toleransı gibi dayanım değerleri ile tasarlanır.
Bu özellikler, modülü ani gerilim dalgalanmalarına karşı koruma sağlayacak şekilde güvenli hale getirir.
Cihazın sıcak çalışma koşullarında oluşan güç kaybı, elektriksel verimliliği etkilemeyecek ölçüde sınırlı tutulur.
Montaj açısından, 3MU7310-2BA0 modülü kontaktör montajlı bir yapıya sahiptir ve vida tipi terminallerle bağlantı kolaylığı sunar.
Ana devre kontakları ve yardımcı kontak için uygun kablo kesitleri desteklenir.
Cihazın boyutları kompakt ölçülerdedir; genişlik, derinlik ve yükseklik değerleri sistem panolarıyla uyum içinde çalışacak şekilde tasarlanır.
Ayrıca cihaz yaklaşık 0,175 kg ağırlığındadır.
Çalışma sıcaklığı aralığı –5 … +55 °C, saklama sıcaklığı ise –25 … +70 °C olarak belirlenir.
Bu değerler, cihazın çeşitli endüstriyel ortamlarda güvenli performans göstermesini destekler.
| EAN | 4047624395996 |
| Emtia Kodu (GTİP) | 85364900 |
| Ambalaj boyutları (U x G x Y) | 117.00 x 84.00 x 75.00 mm |
| Net ağırlık | 0.448 Kg |
| Ürün Kodu | X0FB |
| Katalog Kodu | EP-M3 |
| Group Code | P335 |
| Ürün Sınıfı | B: return restricted, please contact your Siemens partner/contact |
| eClass |
|
| ETIM |
|
| IDEA | Sürüm : 4, Sınıflandırma : 5366 |
| UNSPSC | Sürüm : 15, Sınıflandırma : 39-12-23-30 |
| ürün marka adı | SINOVA |
| ürün tanımı | Termik aşırı yük rölesi |
| ürün tipi tanımı | 3MU7 |
| Genel teknik veriler | |
| aşırı akım rölesi ebadı | boyut 3 |
| güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda | 17,1 W |
| ● kutup başına | 5,7 W |
| izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri | 690 V |
| şok gerilim mukavemeti ana akım devresinin anma değeri | 6 kV |
| şok mukavemeti IEC 60068-2-27 uyarınca | 15g / 11 ms |
| referans işareti IEC 81346-2:2009 uyarınca | F |
| RoHS yönetmeliği (tarih) | 07/01/2022 |
| Ağırlık | 0,491 kg |
| Ortam koşulları | |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum | 2 000 m |
| ortam sıcaklığı | |
| ● işletim sırasında | -5 ... +55 °C |
| ● depolama sırasında | -25 ... +70 °C |
| sıcaklık kompanzasyonu | -5 ... +55 °C |
| bağıl nem işletim sırasında | 10 ... 95 % |
| Ana akım devresi | |
| kutup sayısı ana devre için | 3 |
| gerilim türü ana devre için | AC |
| işletim gerilimi | |
| ● anma değeri | 690 V |
| ● AC-3'te anma değeri maksimum | 690 V |
| işletim frekansı anma değeri | 50 ... 60 Hz |
| işletim akımı anma değeri | 40 A |
| işletim akımı AC-3'te 400 V'ta anma değeri | 40 A |
| işletim kapasitesi AC-3'te | |
| ● 400 V'ta anma değeri | 18,5 kW |
| ● 690 V'ta anma değeri | 37 kW |
| Yardιmcι akιm devresi | |
| açıcı sayısı yardımcı kontaklar için | 1 |
| kapayıcı sayısı yardımcı kontaklar için | 1 |
| işletim akımı yardımcı kontaklar AC-15'te | |
| ● 24 V'ta | 4,17 A |
| ● 110 V'ta | 3,64 A |
| ● 690 V'ta | 0,7 A |
| işletim akımı yardımcı kontaklar DC-13'te | |
| ● 24 V'ta | 4,17 A |
| ● 110 V'ta | 0,45 A |
| ● 220 V'ta | 0,2 A |
| Kısa devre koruması | |
| sigorta elemanı modeli | |
| ● yardımcı anahtar kısa devre koruması için gerekli | sigorta gG: 10 A |
| Montaj/ Sabitleme/ Ebatlar | |
| montaj konumu | 22,5° ön ve arka tarafa eğim ve 90° dönüş, normal dikey montaj düzlemi ile ilgili |
| sabitleme türü | Kontaktör montajı |
| yükseklik | 79,5 mm |
| genişlik | 70 mm |
| derinlik | 115 mm |
| Bağlantılar/ Terminaller | |
| elektrik bağlantısı modeli | |
| ● ana devre için | vida bağlantısı |
| ● yardımcı ve kontrol devreleri için | vida bağlantısı |
| bağlanabilir iletken kesiti türü ana kontaklar için | |
| ● tek telli veya çok telli | 1x (4 ... 35 mm²) |
| ● ince telli kablo uç işlemeli | 1x (2,5 ... 35 mm²) |
| bağlanabilir iletken kesiti türü yardımcı kontaklar için | |
| ● tek telli veya çok telli | 1x (1 ... 4 mm²) |
| ● ince telli kablo uç işlemeli | 1x (1 ... 4 mm²) |
| sıkma torku | |
| ● ana kontaklar için vida bağlantısında | 9 N·m |
| ● yardımcı kontaklar için vida bağlantısında | 1,2 N·m |
| yiv modeli bağlantı vidası | |
| ● ana kontaklar için | M10 |
| ● yardımcı ve kontrol kontakları | M3,5 |
| Elektrik Güvenliği | |
| IP koruma türü ön tarafta IEC 60529 uyarınca | IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca | önden dikey dokunma durumunda parmak korumalı |
| Gösterge | |
| gösterge modeli anahtarlama durumu için | tetikleyici göstergesi |
