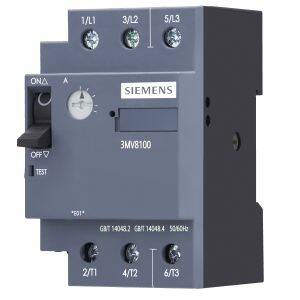

Siemens 3MV8100-0MG00, endüstriyel otomasyon ve motor koruma uygulamalarında kullanılan motor devre kesici modelidir.
Motor koruması gereken pano ve otomasyon sistemlerinde, motorun aşırı yük ve kısa devreye karşı etkin korunması için tasarlanır.
3MV8100-0MG00, 1-1.6A akım aralığında motor koruma sağlar.
Cihaz, anahtarlama kapasitesi ve kısa devre durumunda hızlıca devreyi açabilme özelliği ile öne çıkar.
Vidalı terminalleri sayesinde pano içine kolayca monte edilebilir; 90 x 56 x 76 mm boyutlarında olup sadece 0,29 kg ağırlığındadır.
Standart ürün olarak stokta bulunur ve Siemens’in servis güvencesine sahiptir.
MSP 3MV81 serisine dahil olan bu devre kesici, yardımcı kontaksız olarak sunulur ve motorların verimli, güvenli ve uzun ömürlü çalışmasını sağlar.
IEC standartlarına uygunluğu, iş güvenliği odaklı üretimi ve çevre dostu özellikleriyle endüstriyel projelerde sürdürülebilirliği destekler.
| EAN | 6939610768380 |
| Emtia Kodu (GTİP) | 8536490000 |
| Ambalaj boyutları (U x G x Y) | 90,00 x 56,00 x 76,00 mm |
| Net ağırlık | 0,29 Kg |
| Ürün Kodu | X01O |
| Katalog Kodu | CC-IC10 |
| Group Code | R711 |
| eClass |
|
| ETIM |
|
| IDEA | Sürüm : 4, Sınıflandırma : 4845 |
| UNSPSC | Sürüm : 15, Sınıflandırma : 39-12-16-01 |
| ürün marka adı | SINOVA |
| ürün tanımı | Devre kesici |
| ürünün tasarımı | motor koruması için |
| ürün tipi tanımı | 3MV8 |
| güç kaybı [W] toplam tipik | 6 W |
| AC anma değerinde kirlilik derecesi 3 olan yalıtım gerilimi | 690 V |
| koruma sınıfı IP | |
| ● ön tarafta | IP20 |
| ● terminalin | IP20 |
| IEC 60068-2-27'ye göre şok direnci | 25g / 11 ms |
| Ağırlık | 0,29 kg |
| deniz seviyesinden maksimum yükseklikte kurulum yüksekliği | 2 000 metre |
| ortam sıcaklığı | |
| ● çalışma sırasında | -20 ... +55 °C |
| ● taşıma sırasında | -25 ... +70 °C |
| ana akım devresi için kutup sayısı | 3 |
| ayarlanabilir akım tepki değeri akım bağımlı aşırı yük serbest bırakma akımı başlangıç değeri | 1 A |
| çalışma voltajı | |
| ● derecelendirilmiş değer | 690 V |
| ● AC-3 nominal değer maksimumunda | 690 V |
| çalışma frekansı anma değeri | 50 ... 60 Hz |
| işletme akımı anma değeri | 1,6 A |
| 400 V anma değerinde AC-3'te çalışma akımı | 1,6 A |
| AC-3 maksimum çalışma frekansı | 25 1/saat |
| gezi sınıfı | SINIF 10A |
| aşırı yük tahliyesinin tasarımı | termal |
| 400 V anma değerinde AC'de maksimum kısa devre akımı kesme kapasitesi (Icu) | 100 kA |
| 400 V'luk anma değerinde AC'de çalışma kısa devre akımı kesme kapasitesi (Ics) | 100 kA |
| anlık kısa devre tetikleme ünitesinin tepki değeri akımı | 19 A |
| ürün fonksiyonu kısa devre koruması | Evet |
| kısa devre gezisinin tasarımı | manyetik |
| montaj pozisyonu | Dikey (+/- 90° döndürülebilir ve +/- 90° öne veya arkaya eğilebilir) |
| sabitleme yöntemi | DIN EN 50022'ye göre 35 mm DIN rayına vida ve geçmeli montaj |
| yükseklik | 86 mm |
| Genişlik | 54 mm |
| derinlik | 70 mm |
| topraklanmış parçalar için gerekli aralık | |
| ● forvetler | 70 mm |
| ● geriye doğru | 0 mm |
| ● yukarı doğru | 20 mm |
| ● yan tarafta | 9 mm |
| ● aşağı doğru | 20 mm |
| ana akım devresi için elektrik bağlantı türü | vidalı terminaller |
| ana akım devresi için elektrik konnektörlerinin düzenlenmesi | Üst ve alt |
| ana kontaklar için bağlanabilir iletken kesitlerinin türü | |
| ● katı veya telli | 2x (1 ... 6 mm²) |
| ● çekirdek uç işleme ile ince telli | 2x (1 ... 4 mm²) |
| yardımcı kontaklar için bağlanabilir iletken kesitlerinin türü | |
| ● katı veya telli | 2x (0,5 ... 2,5 mm²) |
| ● çekirdek uç işleme ile ince telli | 2x (0,5 ... 1,5 mm²) |
| sıkma torku | |
| ● vidalı terminallere sahip ana kontaklar için | 1 ... 1,5 N·m |
| ● vidalı terminallere sahip yardımcı kontaklar için | 0,8 ... 1,2 N·m |
| Elektrik Güvenliği | |
| elektrik çarpmasına karşı dokunma koruması | parmak güvenli |
