Endüstriyel tesislerde ve makine imalatında, elektrik motorlarının kararlı ve güvenli çalışması üretimin sürekliliği için hayati önem taşır.
Siemens, SINOVA 3MV8 serisi ile mühendislik kalitesini maliyet etkinliğiyle buluşturarak, motor koruma standartlarını yeniden tanımlar.

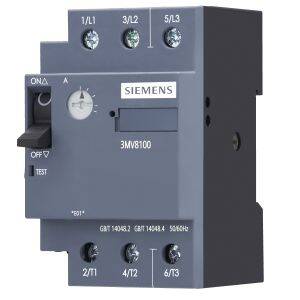

3MV8100-0MJ00 kodlu bu motor koruma şalteri, özellikle düşük akım çeken hassas motorların aşırı yük ve kısa devre risklerine karşı tam koruma altına alınması için tasarlanır.
"Simply Efficient" (Basitçe Verimli) mottosuyla geliştirilen bu ürün, kompakt yapısı sayesinde panolarda minimum yer kaplarken maksimum güvenlik sağlar.
Pompa sistemlerinden konveyör hatlarına, fan uygulamalarından küçük ölçekli makine gruplarına kadar geniş bir kullanım alanına sahiptir.
Siemens 3MV8100-0MJ00, teknik altyapısı itibarıyla sınıfının en güçlü koruma özelliklerini sunar.
Ürün, 3 Kutuplu yapıda olup, 3 fazlı motor devreleri için optimize edilir.
En dikkat çekici teknik üstünlüğü, 100 kA (400V AC) seviyesindeki yüksek kısa devre kesme kapasitesidir.
Bu değer, standart şalterlere kıyasla çok daha yüksek bir güvenlik marjı sunarak, olası bir kısa devre anında sistemin hasar görmeden devre dışı kalmasını sağlar.
Cihazın termik koruma ayar sahası 2.4 Amper ile 4 Amper arasındadır.
Bu geniş ayar aralığı, bağlanan motorun nominal akımına göre hassas kalibrasyon yapılmasına olanak tanır.
Hem Termik (aşırı yük) hem de Manyetik (kısa devre) koruma ünitelerini tek bir gövdede birleştiren bu model, vidalı bağlantı terminalleri sayesinde hızlı ve güvenli montaj imkanı sunar.
Standart 35mm DIN rayına kolayca monte edilebilen gövdesi, IP20 koruma sınıfına sahiptir ve zorlu endüstriyel koşullarda uzun süreli mekanik ve elektriksel dayanıklılık gösterir.
| EAN | 6939610768410 |
| Emtia Kodu (GTİP) | 8536490000 |
| Ambalaj boyutları (U x G x Y) | 90,00 x 56,00 x 76,00 mm |
| Net ağırlık | 0,29 Kg |
| Ürün Kodu | X01O |
| Katalog Kodu | CC-IC10 |
| Group Code | R711 |
| Ürün Sınıfı | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| eClass |
|
| ETIM |
|
| IDEA | Sürüm : 4, Sınıflandırma : 4845 |
| UNSPSC | Sürüm : 15, Sınıflandırma : 39-12-16-01 |
| ürün marka adı | SINOVA |
| ürün tanımı | Devre kesici |
| ürünün tasarımı | motor koruması için |
| ürün tipi tanımı | 3MV8 |
| güç kaybı [W] toplam tipik | 6 W |
| AC anma değerinde kirlilik derecesi 3 olan yalıtım gerilimi | 690 V |
| koruma sınıfı IP | |
| ● ön tarafta | IP20 |
| ● terminalin | IP20 |
| IEC 60068-2-27'ye göre şok direnci | 25g / 11 ms |
| Ağırlık | 0,29 kg |
| deniz seviyesinden maksimum yükseklikte kurulum yüksekliği | 2 000 metre |
| ortam sıcaklığı | |
| ● çalışma sırasında | -20 ... +55 °C |
| ● taşıma sırasında | -25 ... +70 °C |
| ana akım devresi için kutup sayısı | 3 |
| ayarlanabilir akım tepki değeri akım bağımlı aşırı yük serbest bırakma akımının başlangıç değeri | 2,4 A |
| çalışma voltajı | |
| ● derecelendirilmiş değer | 690 V |
| ● AC-3 nominal değer maksimumunda | 690 V |
| çalışma frekansı anma değeri | 50 ... 60 Hz |
| işletme akımı anma değeri | 4 A |
| 400 V anma değerinde AC-3'te çalışma akımı | 4 A |
| AC-3 maksimum çalışma frekansı | 25 1/saat |
| gezi sınıfı | SINIF 10A |
| aşırı yük tahliyesinin tasarımı | termal |
| 400 V anma değerinde AC'de maksimum kısa devre akımı kesme kapasitesi (Icu) | 100 kA |
| 400 V'luk anma değerinde AC'de çalışma kısa devre akımı kesme kapasitesi (Ics) | 100 kA |
| anlık kısa devre tetikleme ünitesinin tepki değeri akımı | 48 A |
| ürün fonksiyonu kısa devre koruması | Evet |
| kısa devre gezisinin tasarımı | manyetik |
| montaj pozisyonu | Dikey (+/- 90° döndürülebilir ve +/- 90° öne veya arkaya eğilebilir) |
| sabitleme yöntemi | DIN EN 50022'ye göre 35 mm DIN rayına vida ve geçmeli montaj |
| yükseklik | 86 mm |
| Genişlik | 54 mm |
| derinlik | 70 mm |
| topraklanmış parçalar için gerekli boşluk | |
| ● forvetler | 70 mm |
| ● geriye doğru | 0 mm |
| ● yukarı doğru | 20 mm |
| ● yan tarafta | 9 mm |
| ● aşağı doğru | 20 mm |
| ana akım devresi için elektrik bağlantı türü | vidalı terminaller |
| ana akım devresi için elektrik konnektörlerinin düzenlenmesi | Üst ve alt |
| ana kontaklar için bağlanabilir iletken kesitlerinin türü | |
| ● katı veya telli | 2x (1 ... 6 mm²) |
| ● çekirdek uç işleme ile ince telli | 2x (1 ... 4 mm²) |
| yardımcı kontaklar için bağlanabilir iletken kesitlerinin türü | |
| ● katı veya telli | 2x (0,5 ... 2,5 mm²) |
| ● çekirdek uç işleme ile ince telli | 2x (0,5 ... 1,5 mm²) |
| sıkma torku | |
| ● vidalı terminallere sahip ana kontaklar için | 1 ... 1,5 N·m |
| ● vidalı terminallere sahip yardımcı kontaklar için | 0,8 ... 1,2 N·m |
| Elektrik Güvenliği | |
| elektrik çarpmasına karşı dokunma koruması | parmak güvenli |
