Endüstriyel üretim hatlarında ve bina otomasyon sistemlerinde motorların güvenliği, işletme verimliliğinin en temel unsurudur.

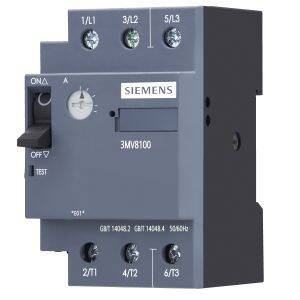

3MV8100-0MM00 kodlu motor koruma şalteri, özellikle orta güçteki elektrik motorlarının aşırı yüklenmelere ve elektriksel arızalara karşı tam kapsamlı korunması için geliştirilir.
Siemens’ in "Simply Efficient" (Basitçe Verimli) felsefesiyle ürettiği bu kompakt cihaz; fanlar, pompalar, konveyör bantları ve kompresörler gibi motorlu uygulamalarda kritik bir rol oynar.
Sadece kısa devre koruması sağlamakla kalmaz, aynı zamanda motorun termik zorlanmalara karşı güvende olmasını sağlar.
Pano içi montajda yer tasarrufu sağlayan ergonomik tasarımı ve Siemens güvencesiyle, tesisatınızın ömrünü uzatmak ve plansız duruş maliyetlerini ortadan kaldırmak için ideal bir çözümdür.
Siemens 3MV8100-0MM00, motor devreleri için optimize edilmiş güvenilir teknik özelliklere sahiptir.
Cihaz, 3 Kutuplu yapıda olup üç fazlı asenkron motorların korunmasında kullanılır.
Bu modelin termik ayar sahası 10 Amper ile 16 Amper arasındadır; bu sayede bağlanan motorun etiket değerine (nominal akımına) göre hassas bir kalibrasyon yapılabilir.
Ürün, 6 kA (400V AC) kısa devre kesme kapasitesi (Icu) ile standart endüstriyel uygulamalar için yeterli ve güvenli bir koruma seviyesi sunar.
Termik (aşırı yük) ve Manyetik (kısa devre) koruma ünitelerini tek bir gövdede barındıran şalter, Sınıf 10 (Class 10) açma sınıfına sahiptir.
Standart 35mm DIN rayına kolayca takılabilen yapısı ve vidalı bağlantı terminalleri ile montaj süresini kısaltır.
IP20 koruma sınıfına sahip gövdesi, zorlu çalışma koşullarında mekanik ve elektriksel dayanıklılık gösterir.
| EAN | 6939610768472 |
| Emtia Kodu (GTİP) | 8536490000 |
| Ambalaj boyutları (U x G x Y) | 90,00 x 56,00 x 76,00 mm |
| Net ağırlık | 0,29 kg |
| Ürün Kodu | X01O |
| Katalog Kodu | CC-IC10 |
| Grup Kodu | R711 |
| eSınıf |
|
| ETİM |
|
| ürün marka adı | SINOVA |
| ürün tanımı | Devre kesici |
| ürünün tasarımı | motor koruması için |
| ürün tipi tanımı | 3MV8 |
| güç kaybı [W] toplam tipik | 9 W |
| AC anma değerinde kirlilik derecesi 3 olan yalıtım gerilimi | 690 V |
| koruma sınıfı IP | |
| ● ön tarafta | IP20 |
| ● terminalin | IP20 |
| IEC 60068-2-27'ye göre şok direnci | 25g / 11 ms |
| Ağırlık | 0,29 kg |
| deniz seviyesinden maksimum yükseklikte kurulum yüksekliği | 2 000 metre |
| ortam sıcaklığı | |
| ● çalışma sırasında | -20 ... +55 °C |
| ● taşıma sırasında | -25 ... +70 °C |
| ana akım devresi için kutup sayısı | 3 |
| ayarlanabilir akım tepki değeri akım bağımlı aşırı yük serbest bırakma akımı başlangıç değeri | 10 A |
| çalışma voltajı | |
| ● derecelendirilmiş değer | 690 V |
| ● AC-3 nominal değer maksimumunda | 690 V |
| çalışma frekansı anma değeri | 50 ... 60 Hz |
| işletme akımı anma değeri | 16 A |
| 400 V anma değerinde AC-3'te çalışma akımı | 16 A |
| AC-3 maksimum çalışma frekansı | 25 1/saat |
| aşırı yük tahliyesinin tasarımı | termal |
| 400 V anma değerinde AC'de maksimum kısa devre akımı kesme kapasitesi (Icu) | 6 kA |
| 400 V'luk anma değerinde AC'de çalışma kısa devre akımı kesme kapasitesi (Ics) | 6 kA |
| anlık kısa devre tetikleme ünitesinin tepki değeri akımı | 192 A |
| ürün fonksiyonu kısa devre koruması | Evet |
| kısa devre gezisinin tasarımı | manyetik |
| montaj pozisyonu | Dikey (+/- 90° döndürülebilir ve +/- 90° öne veya arkaya eğilebilir) |
| sabitleme yöntemi | DIN EN 50022'ye göre 35 mm DIN rayına vida ve geçmeli montaj |
| yükseklik | 86 mm |
| Genişlik | 54 mm |
| derinlik | 70 mm |
| topraklanmış parçalar için gerekli aralık | |
| ● forvetler | 70 mm |
| ● geriye doğru | 0 mm |
| ● yukarı doğru | 20 mm |
| ● yan tarafta | 9 mm |
| ● aşağı doğru | 20 mm |
| ana akım devresi için elektrik bağlantı türü | vidalı terminaller |
| ana akım devresi için elektrik konnektörlerinin düzenlenmesi | Üst ve alt |
| ana kontaklar için bağlanabilir iletken kesitlerinin türü | |
| ● katı veya telli | 2x (1 ... 6 mm²) |
| ● çekirdek uç işleme ile ince telli | 2x (1 ... 4 mm²) |
| yardımcı kontaklar için bağlanabilir iletken kesitlerinin türü | |
| ● katı veya telli | 2x (0,5 ... 2,5 mm²) |
| ● çekirdek uç işleme ile ince telli | 2x (0,5 ... 1,5 mm²) |
| sıkma torku | |
| ● vidalı terminallere sahip ana kontaklar için | 1 ... 1,5 N·m |
| ● vidalı terminallere sahip yardımcı kontaklar için | 0,8 ... 1,2 N·m |
| Elektrik Güvenliği | |
| elektrik çarpmasına karşı dokunma koruması | parmak güvenli |
