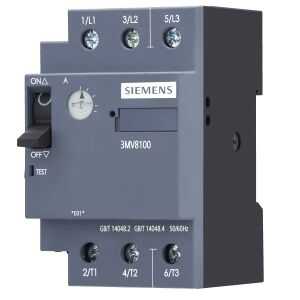

3MV8100-0MN00 SIEMENS SİNOPLUS MOTOR KORUMA ŞALTERİ 14–20A VİDALI KLEMENS 6939610768489

Ürün Kodu : 3MV8100-0MN00

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

SIEMENS 3MV8100-0MN00 MOTOR DEVRE KESİCİ – 14-20A

Siemens 3MV8100-0MN00, motor koruma şalteri olarak endüstriyel ve otomasyon uygulamalarında kullanılan, yüksek güvenlik ve dayanıklılık sunan bir üründür.

Bu model, 14–20A akım aralığında çalışan motorların aşırı yük ve kısa devreye karşı güvenli şekilde korunmasını sağlar.

Vidalı terminal bağlantısı sayesinde pano montajında pratiklik ve esneklik sunar.

SINOVA serisine ait, IEC standartlarına uygun olarak tasarlanmış olan bu ürün, 690V nominal çalışma gerilimi ve 3 kutuplu yapısıyla modern endüstriyel projelerde güvenle tercih edilir.

Uzun ömürlü ve servis kolaylığı ile bakım süreçlerinde avantaj sağlar; yardımcı kontaktörsüz olarak tedarik edilir.

Siemens 3MV8100-0MN00 motor devre kesici, çevre dostu ve verimli motor koruma çözümü arayan profesyoneller için ideal bir seçenektir.

EAN	6939610768489
Emtia Kodu (GTİP)	8536490000
Ambalaj boyutları (U x G x Y)	90,00 x 56,00 x 76,00 mm
Net ağırlık	0,29 kg
Ürün Kodu	X01O
Katalog Kodu	CC-IC10
Grup Kodu	R711
eSınıf	Sürüm : 14, Sınıflandırma : 27-37-04-01 Sürüm : 12, Sınıflandırma : 27-37-04-01 Sürüm : 9.1, Sınıflandırma : 27-37-04-01 Sürüm : 9, Sınıflandırma : 27-37-04-01 Sürüm : 8, Sınıflandırma : 27-37-04-01 Sürüm : 7.1, Sınıflandırma : 27-37-04-01 Sürüm : 6, Sınıflandırma : 27-37-04-01
ETİM	Sürüm : 10, Sınıflandırma : EC000074 Sürüm : 9, Sınıflandırma : EC000074 Sürüm : 8, Sınıflandırma : EC000074 Sürüm : 7, Sınıflandırma : EC000074
ürün marka adı	SINOVA
ürün tanımı	Devre kesici
ürünün tasarımı	motor koruması için
ürün tipi tanımı	3MV8
güç kaybı [W] toplam tipik	9 W
AC anma değerinde kirlilik derecesi 3 olan yalıtım gerilimi	690 V
koruma sınıfı IP
● ön tarafta	IP20
● terminalin	IP20
IEC 60068-2-27'ye göre şok direnci	25g / 11 ms
Ağırlık	0,29 kg
deniz seviyesinden maksimum yükseklikte kurulum yüksekliği	2 000 metre
ortam sıcaklığı
● çalışma sırasında	-20 ... +55 °C
● taşıma sırasında	-25 ... +70 °C
ana akım devresi için kutup sayısı	3
ayarlanabilir akım tepki değeri akım bağımlı aşırı yük serbest bırakma akımı başlangıç değeri	14 A
çalışma voltajı
● derecelendirilmiş değer	690 V
● AC-3 nominal değer maksimumunda	690 V
çalışma frekansı anma değeri	50 ... 60 Hz
işletme akımı anma değeri	20 A
400 V anma değerinde AC-3'te çalışma akımı	20 A
AC-3 maksimum çalışma frekansı	25 1/saat
aşırı yük tahliyesinin tasarımı	termal
400 V anma değerinde AC'de maksimum kısa devre akımı kesme kapasitesi (Icu)	6 kA
400 V'luk anma değerinde AC'de çalışma kısa devre akımı kesme kapasitesi (Ics)	6 kA
anlık kısa devre tetikleme ünitesinin tepki değeri akımı	240 A
ürün fonksiyonu kısa devre koruması	Evet
kısa devre gezisinin tasarımı	manyetik
montaj pozisyonu	Dikey (+/- 90° döndürülebilir ve +/- 90° öne veya arkaya eğilebilir)
sabitleme yöntemi	DIN EN 50022'ye göre 35 mm DIN rayına vida ve geçmeli montaj
yükseklik	86 mm
Genişlik	54 mm
derinlik	70 mm
topraklanmış parçalar için gerekli aralık
● forvetler	70 mm
● geriye doğru	0 mm
● yukarı doğru	20 mm
● yan tarafta	9 mm
● aşağı doğru	20 mm
ana akım devresi için elektrik bağlantı türü	vidalı terminaller
ana akım devresi için elektrik konnektörlerinin düzenlenmesi	Üst ve alt
ana kontaklar için bağlanabilir iletken kesitlerinin türü
● katı veya telli	2x (1 ... 6 mm²)
● çekirdek uç işleme ile ince telli	2x (1 ... 4 mm²)
yardımcı kontaklar için bağlanabilir iletken kesitlerinin türü
● katı veya telli	2x (0,5 ... 2,5 mm²)
● çekirdek uç işleme ile ince telli	2x (0,5 ... 1,5 mm²)
sıkma torku
● vidalı terminallere sahip ana kontaklar için	1 ... 1,5 N·m
● vidalı terminallere sahip yardımcı kontaklar için	0,8 ... 1,2 N·m
Elektrik Güvenliği
elektrik çarpmasına karşı dokunma koruması	parmak güvenli
