| EAN | 6939610768496 |
| Emtia Kodu (GTİP) | 8536490000 |
| Ambalaj boyutları (U x G x Y) | 90,00 x 56,00 x 76,00 mm |
| Net ağırlık | 0,29 kg |
| Ürün Kodu | X01O |
| Katalog Kodu | CC-IC10 |
| Grup Kodu | R711 |
| eSınıf | - Sürüm : 14, Sınıflandırma : 27-37-04-01
- Sürüm : 12, Sınıflandırma : 27-37-04-01
- Sürüm : 9.1, Sınıflandırma : 27-37-04-01
- Sürüm : 9, Sınıflandırma : 27-37-04-01
- Sürüm : 8, Sınıflandırma : 27-37-04-01
- Sürüm : 7.1, Sınıflandırma : 27-37-04-01
- Sürüm : 6, Sınıflandırma : 27-37-04-01
|
| ETİM | - Sürüm : 10, Sınıflandırma : EC000074
- Sürüm : 9, Sınıflandırma : EC000074
- Sürüm : 8, Sınıflandırma : EC000074
- Sürüm : 7, Sınıflandırma : EC000074
|

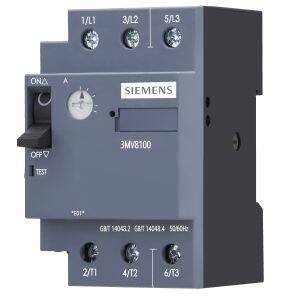

| ürün marka adı | SINOVA |
| ürün tanımı | Devre kesici |
| ürünün tasarımı | motor koruması için |
| ürün tipi tanımı | 3MV8 |
| güç kaybı [W] toplam tipik | 9 W |
| AC anma değerinde kirlilik derecesi 3 olan yalıtım gerilimi | 690 V |
| koruma sınıfı IP | |
| ● ön tarafta | IP20 |
| ● terminalin | IP20 |
| IEC 60068-2-27'ye göre şok direnci | 25g / 11 ms |
| Ağırlık | 0,29 kg |
| deniz seviyesinden maksimum yükseklikte kurulum yüksekliği | 2 000 metre |
| ortam sıcaklığı | |
| ● çalışma sırasında | -20 ... +55 °C |
| ● taşıma sırasında | -25 ... +70 °C |
| ana akım devresi için kutup sayısı | 3 |
| ayarlanabilir akım tepki değeri akım bağımlı aşırı yük serbest bırakma akımı başlangıç değeri | 18 A |
| çalışma voltajı | |
| ● derecelendirilmiş değer | 690 V |
| ● AC-3 nominal değer maksimumunda | 690 V |
| çalışma frekansı anma değeri | 50 ... 60 Hz |
| işletme akımı anma değeri | 25 A |
| 400 V anma değerinde AC-3'te çalışma akımı | 25 A |
| AC-3 maksimum çalışma frekansı | 25 1/saat |
| aşırı yük tahliyesinin tasarımı | termal |
| 400 V anma değerinde AC'de maksimum kısa devre akımı kesme kapasitesi (Icu) | 6 kA |
| 400 V'luk anma değerinde AC'de çalışma kısa devre akımı kesme kapasitesi (Ics) | 6 kA |
| anlık kısa devre tetikleme ünitesinin tepki değeri akımı | 300 A |
| ürün fonksiyonu kısa devre koruması | Evet |
| kısa devre gezisinin tasarımı | manyetik |
| montaj pozisyonu | Dikey (+/- 90° döndürülebilir ve +/- 90° öne veya arkaya eğilebilir) |
| sabitleme yöntemi | DIN EN 50022'ye göre 35 mm DIN rayına vida ve geçmeli montaj |
| yükseklik | 86 mm |
| Genişlik | 54 mm |
| derinlik | 70 mm |
| topraklanmış parçalar için gerekli aralık | |
| ● forvetler | 70 mm |
| ● geriye doğru | 0 mm |
| ● yukarı doğru | 20 mm |
| ● yan tarafta | 9 mm |
| ● aşağı doğru | 20 mm |
| ana akım devresi için elektrik bağlantı türü | vidalı terminaller |
| ana akım devresi için elektrik konnektörlerinin düzenlenmesi | Üst ve alt |
| ana kontaklar için bağlanabilir iletken kesitlerinin türü | |
| ● katı veya telli | 2x (1 ... 6 mm²) |
| ● çekirdek uç işleme ile ince telli | 2x (1 ... 4 mm²) |
| yardımcı kontaklar için bağlanabilir iletken kesitlerinin türü | |
| ● katı veya telli | 2x (0,5 ... 2,5 mm²) |
| ● çekirdek uç işleme ile ince telli | 2x (0,5 ... 1,5 mm²) |
| sıkma torku | |
| ● vidalı terminallere sahip ana kontaklar için | 1 ... 1,5 N·m |
| ● vidalı terminallere sahip yardımcı kontaklar için | 0,8 ... 1,2 N·m |
| Elektrik Güvenliği |
| elektrik çarpmasına karşı dokunma koruması | parmak güvenli |
