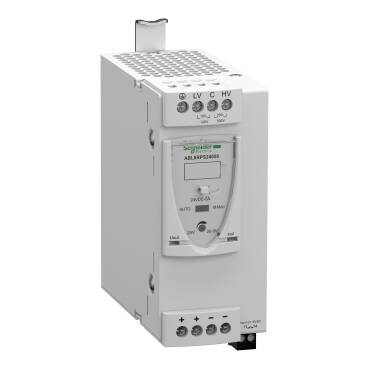

ABL8RPS24050 SCH-TM-ABL8RPS24050

Ürün Kodu : ABL8RPS24050

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Ürün serisi	Modicon Güç Kaynağı
Ürün Ya da Bileşen Tipi	Güç besleme
güç besleme tipi	Düzenlenmiş anahtar modu
Nominal input voltage	100...120 V AC monofaze, terminaller: N-L1 200...500 V AC fazdan faza, terminaller: L1-L2
W cinsinden nominal güç	120 W
çıkış gerilimi	24 V DC
güç besleme çıkış akımı	5 A
izin verilebilir geçici akım güçlendirmesi	1,5 x In (4 sn için)
harmonik önleyici filtre	Düşük frekanslı harmonik akımlar
giriş gerilimi limitleri	85...132 V AC 170...550 V AC
kalkış akımı	30 A
18 mm'lik vida adımı	0,51 at 240 V AC 0,59 at 120 V AC
verimlilik	87 %
Output voltage adjustment	24...28,8 V ayarlanabilir
W cinsinden güç dağılımı	15,5 W
sağlanan ekipman	Güç faktörü düzeltme filtresi 'e uygunIEC 61000-3-2
çıkış koruma tipi	Aşırı yüke karşı, protection technology: manuel veya otomatik sıfırlama Aşırı gerilime karşı, protection technology: 30...32 V, manuel sıfırlama Kısa devrelere karşı, protection technology: manuel veya otomatik sıfırlama Düşük gerilime karşı, protection technology: U < 21,6 V ise açma Termal, protection technology: otomatik sıfırlama
bağlantılar - terminaller	Çıkarılabilir vidalı terminal bloğu: 2 x 2,5 mm², için tanı rölesi Vidalı tip terminaller: 3 x 0,5...3 x 4 mm², (AWG 22...AWG 12) için giriş bağlantısı Vidalı tip terminaller: 1 x 0,5...1 x 4 mm², (AWG 22...AWG 12) için giriş topraklama bağlantısı Vidalı tip terminaller: 4 x 0,5...4 x 4 mm², (AWG 22...AWG 12) için çıkış bağlantısı Vidalı tip terminaller: 1 x 0,5...1 x 4 mm², (AWG 22...AWG 12) için çıkış topraklama bağlantısı
durum LED'i	1 LED (yeşil ve kırmızı) çıkış gerilimi 1 LED (yeşil, kırmızı ve turuncu) çıkış akımı
Derinlik	125 mm
Yükseklik	143 mm
Genişlik	56 mm
Ürün Ağırlığı	0,7 kg
çıkış kuplörü	Paralel Seri
İşaretleme	CE
montaj desteği	35 x 15 mm simetrik DIN rayı 35 x 7,5 mm simetrik DIN rayı
Çalışma konumu	Dikey
besleme	SELV 'e uygunIEC 60950-1 SELV 'e uygunIEC 60204-1 SELV 'e uygunIEC 60364-4-41
dielektrik gücü	3500 Vile giriş ve toprak arasında yalıtım 4000 Vile between input and output yalıtım 500 Vile çıkış ve toprak arasında yalıtım
Standartlar	CSA C22.2 No 60950-1 UL 508 EN/IEC 62368-1
ürün sertifikaları	CCSAus EAC KC RCM UL
çevresel özellik	EMC conforming to IEC 61000-6-1 EMC conforming to IEC 61000-6-3 EMC conforming to EN 55024 EMC conforming to IEC 61000-6-4 EMC conforming to EN/IEC 61204-3 Güvenlik conforming to IEC 60950-1 Güvenlik conforming to EN/IEC 61204-3
çalışma yüksekliği	2000 m
IP koruma derecesi	IP20 conforming to IEC 60529
ambient air temperature for operation	50…60 °C değer kaybı faktörü ile mounting position A < 2000 m -25…50 °C olmadan mounting position A < 2000 m
