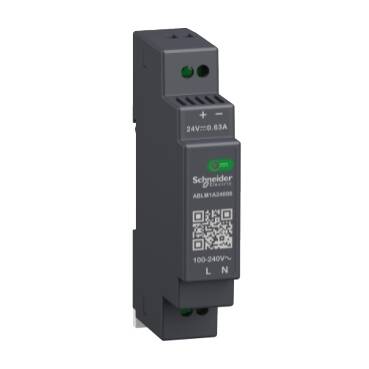

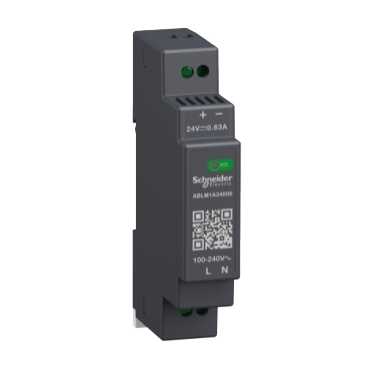

ABLM1A24006 SCHNEIDER AG 100..240VAC GİRİŞ 24VDC 0.6A ÇIKIŞ ANAHTARLAMALI GÜÇ KAYNAĞI MODULAR SERİ

Ürün Kodu : ABLM1A24006

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Ürün serisi	Modicon Güç Kaynağı
Ürün Ya da Bileşen Tipi	Güç besleme
güç besleme tipi	Düzenlenmiş anahtar modu
Zigbee Pro	Modüler
muhafaza malzemesi	Plastik
Nominal input voltage	100...240 V AC monofaze 100...240 V AC fazdan faza
W cinsinden nominal güç	15 W
çıkış gerilimi	24 V DC
güç besleme çıkış akımı	0,625 A
giriş gerilimi limitleri	90...264 V AC
Nominal network frequency	50…60 Hz
Network system compatibility	TN TT IT
Maksimum kaçak akımı	0,25 mA 240 V AC
giriş koruma tipi	Entegre sigorta (birbiriyle değiştirilemez) 3,15 A External protection (recommended) 20 A Curve B External protection (recommended) 20 A Curve C External protection (recommended) 2 A Curve B External protection (recommended) 2 A Curve C
kalkış akımı	15 A -de 115 V 30 A -de 230 V
18 mm'lik vida adımı	0,51 at 115 V AC 0,40 at 230 V AC
verimlilik	81 % -de 115 V AC 81 % -de 230 V AC
W cinsinden güç dağılımı	3,5 W
akım tüketimi	< 0.4 A 115 V AC < 0.25 A 230 V AC
Turn-on time	< 2 s
tutma süresi	> 10 ms 115 V AC > 60 ms 230 V AC
Startup with capacitive loads	3000 µF
rezidüel dalgalanma	< 100 mV
arizalar arasindaki ortalama süre (MTBF)	3000000 h at 25 °C, tam yük 1000000 h at 55 °C, 80 % load
çıkış koruma tipi	Aşırı yük ve kısa devrelere karşı, protection technology: otomatik sıfırlama Against over temperature, protection technology: manual reset Aşırı gerilime karşı, protection technology: manual reset
bağlantılar - terminaller	Vidalı bağlantı: 0,5...1,5 mm², (AWG 20...AWG 16) without wire end ferrule için giriş/çıkış Vidalı bağlantı: 0,5...1 mm², (AWG 20...AWG 18) with wire end ferrule için giriş/çıkış
line and load regulation	< 0.5 % network in line < 1 % network 0 to 100 % load
durum LED'i	1 LED (yeşil) çıkış gerilimi
Derinlik	55,6 mm
Yükseklik	91 mm
Genişlik	18 mm
Ürün Ağırlığı	0,101 kg
çıkış kuplörü	Seri
montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Double-profile DIN ray panel montajı
besleme	SELV 'e uygunIEC 60950-1 SELV 'e uygunIEC 60204-1 SELV 'e uygunIEC 60364-4-41
dielektrik gücü	3000 V AC giriş/çıkış
Service life	10 yr
aşırı gerilim kategorisi	II
Standartlar	IEC 62368-1 EN/IEC 61010-1 EN 61010-2-201 EN/IEC 61204-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 IEC 61000-6-4 IEC 61000-3-2 EN 61000-3-3 UL 62368-1 UL 61010-1 UL 61010-2-201 CSA C22.2 No 62368-1 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 EN/IEC 62368-1
ürün sertifikaları	CE CUL Listelenen CUL Tanınan RCM CB Şeması EAC KC NEC: sınıf 2
çalışma yüksekliği	< 2000 m overvoltage category III 2000 m...5000 m overvoltage category II
darbe dayanımı	150 m/s² için 11 ms
IP koruma derecesi	IP20
ambient air temperature for operation	-25…55 °C akım değer kaybı olmadan mounting position A < 2000 m 55…70 °C with current derating of 2.67 % per °C mounting position A < 2000 m
elektrik çarpmasına karşı koruma sınıfı	Sınıf II without PE connection
kirletme derecesi	2
titreşim direnci	3 mm (f= 2…9 Hz) conforming to IEC 60721-3-3 10 m/s² (f= 9…200 Hz) conforming to IEC 60721-3-3
Electromagnetic immunity	Immunity to electrostatic discharge - test level: 8 kV (kontak deşarjı) conforming to IEC 61000-4-2 Immunity to electrostatic discharge - test level: 15 kV (hava deşarjı) conforming to IEC 61000-4-2 Elektromanyetik alan bağışıklık testi - test level: 15 V/m (80 MHz...2 GHz) conforming to IEC 61000-4-3 Elektromanyetik alan bağışıklık testi - test level: 5 V/m (2...2,7 GHz) conforming to IEC 61000-4-3 Elektromanyetik alan bağışıklık testi - test level: 5 V/m (2.7...6 GHz) conforming to IEC 61000-4-3 Immunity to fast transients - test level: 4 kV (giriş-çıkışta) conforming to IEC 61000-4-4 Kesinti bağışıklık testi - test level: 4 kV (güç beslemesi ve toprak arasında) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 3 kV (fazlar arasında) conforming to IEC 61000-4-5 Iletimli kesintilere bağışıklık - test level: 15 V (0,15...80 MHz) conforming to IEC 61000-4-6 Manyetik alanlara bağışıklık - test level: 30 A/m (50...60 Hz) conforming to IEC 61000-4-8 Gerilim düşmesine karşı bağışıklık - test level: % 100 (1 çevrim) conforming to IEC 61000-4-11 Gerilim düşmesine karşı bağışıklık - test level: 60 % (10 döngü) conforming to IEC 61000-4-11 Gerilim düşmesine karşı bağışıklık - test level: % 30 (25 cycles) conforming to IEC 61000-4-11 Kesintili alan emisyonu conforming to EN 55016-2-3 Harmonik akım emisyonları için limitler conforming to IEC 61000-3-2 conforming to EN 55016-1-2 conforming to EN 55016-2-1
elektromanyetik emisyon	Iletimli emisyonlar 'e uygunIEC 61000-6-3 Yayılmalı emisyonlar 'e uygunIEC 61000-6-4
