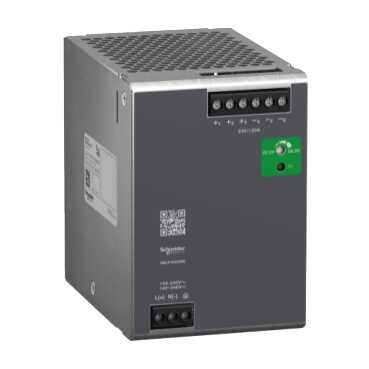

ABLS1A24200 SCHNEIDER AG REGULATED POWER SUPPLY 100-240V AC 24V 20 A SİNGLE PHASE OPTİMİZED

Ürün Kodu : ABLS1A24200

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Ürün serisi	Modicon Güç Kaynağı
Ürün Ya da Bileşen Tipi	Güç besleme
güç besleme tipi	Düzenlenmiş anahtar modu
Zigbee Pro	Optimize edilmiş
muhafaza malzemesi	Alüminyum
Nominal input voltage	100...240 V AC monofaze 100...240 V AC fazdan faza 140...340 V DC
W cinsinden nominal güç	480 W
çıkış gerilimi	24 V DC
güç besleme çıkış akımı	20 A
giriş gerilimi limitleri	85...264 V AC without temperature derating 120...375 V DC without temperature derating
Nominal network frequency	50…60 Hz
Network system compatibility	TN TT IT
Maksimum kaçak akımı	1 mA 240 V AC
giriş koruma tipi	Entegre sigorta (birbiriyle değiştirilemez) 10 A External protection (recommended) 20 A Curve C External protection (recommended) 16 A Curve B External protection (recommended) 13 A Curve C
kalkış akımı	45,0 A -de 115 V 90,0 A -de 230 V
18 mm'lik vida adımı	0,95 at 115 V AC 0,95 at 230 V AC
verimlilik	85 % -de 115 V AC 88 % -de 230 V AC
Output voltage adjustment	22...28 V
W cinsinden güç dağılımı	60 W
akım tüketimi	< 5.4 A 115 V AC < 2.7 A 230 V AC < 5 A 140 V DC
Turn-on time	< 1,5 sn
tutma süresi	> 20 ms 115 V AC > 20 ms 230 V AC
Startup with capacitive loads	8000 µF
rezidüel dalgalanma	< 120 mV
arizalar arasindaki ortalama süre (MTBF)	700000 h at 25 °C, tam yük conforming to SR 332
çıkış koruma tipi	Aşırı yük ve kısa devrelere karşı, protection technology: otomatik sıfırlama Against over temperature, protection technology: manual reset Aşırı gerilime karşı, protection technology: manual reset
bağlantılar - terminaller	Vidalı bağlantı: 0.75...4 mm², (AWG 20...AWG 12) without wire end ferrule için çıkış Vidalı bağlantı: 0.75...4 mm², (AWG 20...AWG 14) with wire end ferrule için çıkış Vidalı bağlantı: 0.75...4 mm², (AWG 18...AWG 12) without wire end ferrule için giriş Vidalı bağlantı: 0.75...4 mm², (AWG 18...AWG 12) with wire end ferrule için giriş
line and load regulation	< 0.5 % network 0 to 100 % load at 25 °C < 1 % network full voltage range in line at 25 °C
durum LED'i	1 LED (yeşil) çıkış gerilimi
Derinlik	128,5 mm
Yükseklik	123,6 mm
Genişlik	85,5 mm
Ürün Ağırlığı	1,25 kg
çıkış kuplörü	Paralel Seri
montaj desteği	Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Double-profile DIN ray
besleme	SELV 'e uygunIEC 60950-1 SELV 'e uygunIEC 60204-1 SELV 'e uygunIEC 60364-4-41
dielektrik gücü	3000 V ACile input to output yalıtım
Service life	10 yr
aşırı gerilim kategorisi	II
Standartlar	IEC 62368-1 EN/IEC 61010-1 EN 61010-2-201 EN/IEC 61204-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 IEC 61000-6-4 IEC 61000-3-2 EN 61000-3-3 UL 62368-1 UL 61010-1 UL 61010-2-201 CSA C22.2 No 62368-1 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 EN/IEC 62368-1
ürün sertifikaları	CE CUL Listelenen CUL Tanınan RCM CB Şeması EAC KC
çalışma yüksekliği	< 5000 m
darbe dayanımı	150 m/s² için 11 ms
IP koruma derecesi	IP20
ambient air temperature for operation	-20…40 °C olmadan mounting position A 115 V AC < 2000 m -20…50 °C olmadan mounting position A 230 V AC < 2000 m 40…70 °C with current derating of 1.67 % per °C mounting position A 115 V AC < 2000 m 50…70 °C with current derating of 2.5 % per °C mounting position A 230 V AC < 2000 m
elektrik çarpmasına karşı koruma sınıfı	Sınıf I
kirletme derecesi	2
titreşim direnci	3 mm (f= 2…9 Hz) conforming to IEC 60068-2-6 10 m/s² (f= 9…200 Hz) conforming to IEC 60068-2-6
Electromagnetic immunity	Immunity to electrostatic discharge - test level: 8 kV (kontak deşarjı) conforming to IEC 61000-4-2 Immunity to electrostatic discharge - test level: 15 kV (hava deşarjı) conforming to IEC 61000-4-2 Iletimli RF kesintilerine bağışıklık - test level: 15 V/m (80 MHz...2 GHz) conforming to IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık - test level: 5 V/m (2...2,7 GHz) conforming to IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık - test level: 5 V/m (2.7...6 GHz) conforming to IEC 61000-4-3 Immunity to fast transients - test level: 4 kV (giriş-çıkışta) conforming to IEC 61000-4-4 Kesinti bağışıklık testi - test level: 4 kV (güç beslemesi ve toprak arasında) conforming to IEC 61000-4-5 Kesinti bağışıklık testi - test level: 3 kV (fazlar arasında) conforming to IEC 61000-4-5 Iletimli RF kesintilerine bağışıklık - test level: 15 V (0,15...80 MHz) conforming to IEC 61000-4-6 Manyetik alanlara bağışıklık - test level: 30 A/m (50...60 Hz) conforming to IEC 61000-4-8 Gerilim düşmesine karşı bağışıklık conforming to IEC 61000-4-11 Kesintili alan emisyonu conforming to EN 55016-2-3 Harmonik akım emisyonları için limitler conforming to IEC 61000-3-2 conforming to EN 55016-1-2 conforming to EN 55016-2-1
elektromanyetik emisyon	Iletimli emisyonlar 'e uygunIEC 61000-6-3 Yayılmalı emisyonlar 'e uygunIEC 61000-6-4
