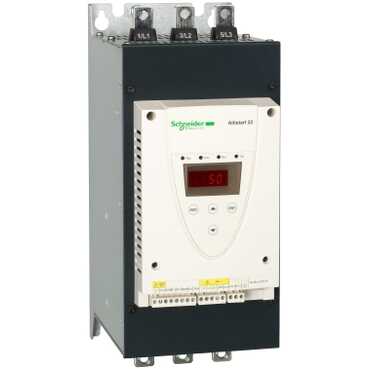

ATS22C17Q SCHNEIDER AG 400V AC TRİFAZE 90KW 162A YUMUŞAK YOLVERME VE DURDURMA ÜNİTESİ

Ürün Kodu : ATS22C17Q

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Ürün serisi	Altistart 22
Ürün Ya da Bileşen Tipi	Yumuşak yolverici
ürün varış yeri	Asenkron motorlar
ürüne özel uygulama	Pompalar ve fanlar
bileşen adı	ATS22
Fazların Ağ Sayısı	3 faz
[Us] nominal besleme gerilimi	230...440 V % - 15...10
motor gücü kW	45 kW 230 V 90 kW 400 V 90 kW 440 V
fabrika ayarı akımı	162 A
W cinsinden güç dağılımı	91 W standart uygulamalar için
kullanım kategorisi	AC-53A
başlatma tipi	Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)
IcL yolverici değeri	170 A için motor besleme hattında bağlantı standart uygulamalar için
IP koruma derecesi	IP00
montaj stili	Soğutma bloklu
kullanılabilir işlev	Dahili bypas
besleme gerilimi limitleri	195…484 V
besleme frekansı	50...60 Hz - 10...10 %
Şebeke Frekansı	45...66 Hz
cihaz bağlantısı	Motor delta terminallerine Motor besleme hattında
kontrol devresi gerilimi	230 V % - 15...10 50/60 Hz
kontrol devresi tüketimi	20 W
Dijital çıkış sayısı	2
Dijital çıkış tipi	Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
minimum anahtarlama akımı	100 mA -de 12 V DC (röle çıkışları)
maksimum anahtarlama akımı	5 A 250 V AC dirençli 1 röle çıkışları 5 A 30 V DC dirençli 1 röle çıkışları 2 A 250 V AC endüktif 0,4 20 ms röle çıkışları 2 A 30 V DC endüktif 7 ms röle çıkışları
Dijital giriş sayısı	3
Dijital giriş tipi	(LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm
Dijital giriş gerilimi	24 V <= 30 V
Dijital giriş lojiği	Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
çıkış akımı	0,4...1 Icl ayarlanabilir
PTC prob girişi	750 Ohm
Haberleşme Port Protokolü	Modbus
Konnektör Tipi	1 RJ45
haberleşme veri bağlantısı	Seri
fiziksel arayüz	RS485 çoklu priz
iletim hızı	4800, 9600 veya 19200 bps
kurulu cihaz	31
koruma tipi	Faz hatası: hat Termal koruma: motor Termal koruma: yolverici
İşaretleme	CE
soğutmanın tipi	Zorlamalı konveksiyon
Çalışma konumu	Dikey +/- 10 derece
yükseklik	356 mm
Genişlik	150 mm
derinlik	229,5 mm
Ürün Ağırlığı	18 kg
Motor power range AC-3	30…50 kW -de 200…240 V 3 faz 55…100 kW -de 380…440 V 3 faz
Motor yolverici tipi	Yumuşak yolverici
elektromanyetik uyumluluk	Iletimli ve yayılmalı emisyonlar seviye A conforming to IEC 60947-4-2 Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-12 Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-2 Elektrik akımlarına bağışıklık seviye 4 conforming to IEC 61000-4-4 Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 conforming to IEC 61000-4-3 Gerilim/akım darbesi seviye 3 conforming to IEC 61000-4-5
Standartlar	IEC 60947-4-2
Ürün Sertifikaları	CSA C-Tick GOST UL CCC
titreşim direnci	1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6 1,5 mm (f= 2…13 Hz) conforming to IEC 60068-2-6
darbe dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
gürültü seviyesi	56 dB
kirletme derecesi	Seviye 2 'e uygunIEC 60664-1
bağıl nem	0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3
çalışma için ortam hava sıcaklığı	-10…40 °C (olmadan) 40…60 °C (°C başına % 2,2 akım düşüşüyle)
Depolama Ortam Koşulları	-25…70 °C
çalışma yüksekliği	<= 1000 m olmadan > 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle

0
