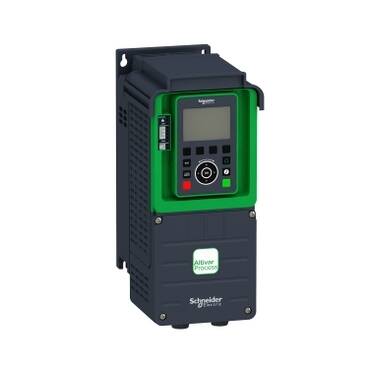

ATV930U30N4 SCHNEIDER AG 3KW 400VAC HIZ KONTROL CİHAZI ALTİVAR PROCESS 900

Name: ATV930U30N4 SCHNEIDER AG 3KW 400VAC HIZ KONTROL CİHAZI ALTİVAR PROCESS 900
Brand: Schneider Electric
SKU: SCH-TM-ATV930U30N4
Availability: InStock

Ürün Kodu : ATV930U30N4

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Ürün serisi	Altivar Process ATV900
ürüne özel uygulama	Endüstriyel proses
Ürün Ya da Bileşen Tipi	Değişken hızlı sürücü
Model	Frenleme ünitesi ile Standart tip
Cihaz Uygulaması	Endüstriyel uygulama
ürün varış yeri	Asenkron motorlar Senkron motorlar
şebeke faz sayısı	3 faz
Montaj Tipi	Duvara monte
sürekli çıkış akımı	7,2 A -de 4 kHz için normal şart 5,6 A -de 4 kHz için Ağır şart
Haberleşme Port Protokolü	Modbus seri Ethernet/IP Modbus TCP
option module	Yuva A: iletişim modülü için Profibus DP V1 Yuva A: iletişim modülü için Profinet Yuva A: iletişim modülü için DeviceNet Yuva A: iletişim modülü için EtherCAT Yuva A: iletişim modülü için CANopen daisy zinciri RJ45 Yuva A: iletişim modülü için CANopen SUB-D 9 Yuva A: iletişim modülü için CANopen vidalı terminaller Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü Yuva B: 5/12 V dijital enkoder arayüz modülü Yuva B: analog enkoder arayüz modülü Yuva B: çözücü enkoder arayüz modülü iletişim modülü için Ethernet Powerlink
[Us] nominal besleme gerilimi	380...480 V % - 15...10
[Us] Nominal Besleme Gerilimi	380...480 V
Bağıl simetrik şebeke gerilimi toleransı	10 %
Bağıl simetrik ağ frekansı toleransı	5 %
nominal çıkış akımı	7,2 A
motor gücü kW	3,0 kW için normal şart 2,2 kW için Ağır şart
EMC filtresi	Entegre EMC plaka seçeneği ile
IP koruma sınıfı	IP21
koruma sınıfı	UL tip 1
elektrikli bağlantı	Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16 Hat tarafı: vidalı terminal 2,5...6 mm²/AWG 14...AWG 10 Motor: vidalı terminal 2,5...6 mm²/AWG 14...AWG 10 DC barası: vidalı terminal 2,5...6 mm²/AWG 14...AWG 10
iletim hızı	10, 100 Mbit/sn için Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
değiştirme modu	Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP
veri biçimi	8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri
polarizasyon tipi	Empedans yok için Modbus seri
adreslerin sayısı	1…247 için Modbus seri
besleme	Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması
yerel sinyalleme	Yerel diagnostik: 3 LED (tek/iki renkli) Dahili haberleşme durumu: 5 LED (iki renkli) Haberleşme modülü durumu: 2 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı)
giriş uyumluluğu	DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2 DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68 STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
Dijital giriş lojiği	Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1) Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)
örnekleme süresi	2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş 5 ms +/- 1 ms (DI7, DI8) - darbe girişi 1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş 5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
doğruluk	+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış
doğrusallık hatası	AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AQ1, AQ2: +/- % 0,2 için analog çıkış
yenileme süresi	Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
yalıtım	Güç ve kontrol arasındaki terminaller
Dijital giriş sayısı	10
Dijital giriş tipi	DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V) STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm
Dijital giriş lojiği	16 önceden ayarlı hız
Dijital çıkış sayısı	2
Dijital çıkış tipi	Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA
analog giriş sayısı	3
analog giriş tipi	AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
analog çıkış sayısı	2
analog çıkış tipi	Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit
röle çıkış sayısı	3
röle çıkış tipi	Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
maksimum anahtarlama akımı	Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
minimum anahtarlama akımı	Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC
fiziksel arayüz	Ethernet 2 telli RS 485
Konnektör Tipi	2 RJ45 1 RJ45
erişim yöntemi	Slave Modbus TCP
iletim hızı	10, 100 Mbit 4,8 kbps 9600 bit/s 19200 bit/s
iletim çerçevesi	RTU
adreslerin sayısı	1…247
veri biçimi	8 bit, yapılandırılabilir tek, çift veya paritesiz
polarizasyon tipi	Empedans yok
4 kadranlı çalışma mümkün	Doğru
asenkron motor kontrol profili	Değişken moment standardı Sabit tork standartı Optimum moment modu
senkron motor kontrol profili	Sabit mıknatıslı motor Senkronize relüktans motor
Maksimum çıkış frekansı	599 Hz
hızlanma ve yavaşlama rampaları	0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir
motor kayma kompanzasyonu	Otomatik her türlü yük Sürekli mıknatıslı motor yasasında bulunmaz Ayarlanabilir Bastırılabilir
anahtarlama frekansı	2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile
nominal anahtarlama frekansı	4 kHz
durana kadar frenleme	DC enjeksiyon ile
Fren kesici entegre	Doğru
hat akımı	5,8 A -de 380 V (normal şart) 4,5 A -de 380 V (Ağır şart) 5,1 A -de 480 V (normal şart) 4,0 A -de 480 V (Ağır şart)
Maksimum Giriş Akımı	5,8 A
Maksimum çıkış voltajı	480,0 V
görünen güç	4,2 kVA -de 480 V (normal şart) 3,3 kVA -de 480 V (Ağır şart)
maksimum geçici akım	8,6 A süresince 60 s (normal şart) 8,4 A süresince 60 s (Ağır şart)
Şebeke Frekansı	50...60 Hz
muhtemel hat Isc	50 kA
Yüksek aşırı yükte temel yük akımı	5,6 A
Düşük aşırı yükte temel yük akımı	7,2 A
W cinsinden güç dağılımı	Doğal konveksiyon: 31 W -de 380 V 4 kHz Zorlamalı konveksiyon: 78 W -de 380 V 4 kHz
Güvenlik fonksiyonu Güvenli Yön (SDI) ile	Doğru
Güvenlik fonksiyonu ile Güvenli Çalışma Durdurma (SOS)	Doğru
Güvenlik fonksiyonu Güvenli Konum (SP) ile	Yanlış
Güvenlik fonksiyonu ile Güvenli programlanabilir lojik	Yanlış
Güvenlik fonksiyonu ile Güvenli Hız İzleyici (SSM)	Yanlış
Güvenlik fonksiyonu Güvenli Durdurma 1 (SS1) ile	Yanlış
Sft fct Güvenli Durdurma 2 (SS2) ile	Doğru
Güvenlik fonksiyonu ile Güvenli tork kapalı (STO)	Yanlış
Kapalı göstergeli	Doğru
Güvenlik fonksiyonu ile Güvenli fren yönetimi (SBC/SBT)	Yanlış
Güvenlik fonksiyonu ile Güvenli Sınırlı Konum (SLP)	Yanlış
koruma tipi	Termal koruma: motor Güvenli tork kapatma: motor Motor fazı kesme: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü Kısa devre koruması: sürücü Motor fazı kesme: sürücü DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Aşırı hız: sürücü Kontrol devresinde kesme: sürücü
Set başına Miktar	1
Genişlik	144 mm
Yükseklik	350 mm
Derinlik	206 mm
Ürün Ağırlığı	4,6 kg
yalıtım direnci	> 1 MOhm 1 dakika için topraklamaya 500 V DC
gürültü seviyesi	54,5 dB 'e uygun86/188/EEC
titreşim direnci	1,5 mm tepeden tepeye (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6
darbe dayanımı	15 gn için 11 ms 'e uygunIEC 60068-2-27
çevresel özellik	Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3 Toz kirliliği direnci sınıf 3S3 'e uygunIEC 60721-3-3
bağıl nem	5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
çalışma için ortam hava sıcaklığı	-15…50 °C (olmadan) 50…60 °C (değer kaybı faktörü ile)
çalışma yüksekliği	<= 1000 m olmadan 1000...4800 m 100 m başına % 1 akım düşüşüyle
Çalışma konumu	Dikey +/- 10 derece
Ürün Sertifikaları	TÜV CSA UL
İşaretleme	CE
Standartlar	UL 508C IEC 61800-3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1
Maksimum tork değeri	<48 % tam yük 'e uygunIEC 61000-3-12
montaj stili	Muhfazalı
elektromanyetik uyumluluk	Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 conforming to IEC 61000-4-6
Çevre sınıfı (çalışma sırasında)	IEC 60721-3-3'e göre sınıf 3C3 IEC 60721-3-3'e göre sınıf 3S3
Darbe etkisi altında maksimum hızlanma (çalışma sırasında)	150 m/sn² 11 ms'de
Titreşimsel stres altında maksimum hızlanma (çalışma sırasında)	10 m/sn² 13...200 Hz'de
Titreşimli yük altında maksimum sapma (çalışma sırasında)	2...13 Hz'de 1,5 mm
İzin verilen bağıl nem (depolama sırasında)	EN 60721-3'e göre sınıf 3K5
soğutma havası hacmi	38 m3/h
aşırı gerilim kategorisi	III
düzenleme döngüsü	Ayarlanabilir PID regülatör
gürültü seviyesi	54,5 dB
kirletme derecesi	2
Pil tasarım ömrü	-40…70 °C
Depolama Ortam Koşulları	-40…70 °C
