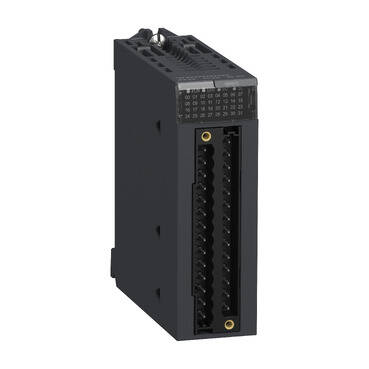

BMXAMI0810 SCHNEIDER AG ANALOG GİRİŞ YALITIMLI MODÜL M340 RT

Ürün Kodu : BMXAMI0810

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Ürün serisi	Modicon X80
Ürün Ya da Bileşen Tipi	Analog giriş modülü
elektrikli bağlantı	28 yol 1 konnektör
Isolation between channels	Yalıtımlı
giriş seviyesi	Yüksek seviye
analog giriş sayısı	8
analog giriş tipi	Akım +/- 20 mA Akım 0...20 mA Akım 4...20 mA Gerilim +/- 10 V Gerilim +/- 5 V Gerilim 0...10 V Gerilim 0...5 V Gerilim 1...5 V
analog/dijital dönüşümü	16 bit
analog giriş çözünürlüğü	15 bit + işaret
girişlerde izin verilen aşırı yük	+/- 30 mA 0...20 mA +/- 30 mA 4...20 mA +/- 30 V +/- 10 V +/- 30 V +/- 5 V +/- 30 V 0...10 V +/- 30 V 0...5 V +/- 30 V 1...5 V +/- 30 mA +/- 20 mA
giriş empedansı	10 MOhm in voltage mode 250 Ohm + 3.6...50 Ohm internal protective resistor in current mode
dahili dönüşüm direnci hassasiyeti	% 0,1 - 15 ppm/°C
filtrenin tipi	Birinci sıra dijital filtreleme
hızlı okuma döngü süresi	1 ms + 1 ms x kullanılan kanal sayısı
nominal değer döngü süresi	8 kanal için 9 msn
ölçüm hatası	Tam ölçeğin <= % 0,1'i +/- 10 V 0...60 °C Tam ölçeğin <= % 0,1'i +/- 5 V 0...60 °C Tam ölçeğin <= % 0,1'i 0...10 V 0...60 °C Tam ölçeğin <= % 0,1'i 0...5 V 0...60 °C Tam ölçeğin <= % 0,1'i 1...5 V 0...60 °C Tam ölçeğin <= % 0,3'ü +/- 20 mA 0...60 °C Tam ölçeğin <= % 0,3'ü 0...20 mA 0...60 °C Tam ölçeğin <= % 0,3'ü 4...20 mA 0...60 °C Tam ölçeğin % 0,15'i +/- 20 mA 25 °C Tam ölçeğin % 0,15'i 0...20 mA 25 °C Tam ölçeğin % 0,15'i 4...20 mA 25 °C Tam ölçeğin % 0,075'i +/- 10 V 25 °C Tam ölçeğin % 0,075'i 0...10 V 25 °C Tam ölçeğin % 0,075'i 0...5 V 25 °C Tam ölçeğin % 0,075'i 1...5 V 25 °C Tam ölçeğin % 0,075'i +/- 5 V 25 °C
sıcaklık sapması	30 ppm/°C +/- 10 V 30 ppm/°C +/- 5 V 30 ppm/°C 0...10 V 30 ppm/°C 0...5 V 30 ppm/°C 1...5 V 50 ppm/°C +/- 20 mA 50 ppm/°C 0...20 mA 50 ppm/°C 4...20 mA
Minimum diyafoni azalması	80 dB
EMI/RFI gürültü önleyici (100 kHz ila 10 MHz)	80 dB
dijital değer biçimi	Maksimum kullanıcı ölçeğinde -32768'den +32767'ye Varsayılan olarak +/- 10000
yalıtım gerilimi	300 V DC kanallar arasında 1400 V DC kanallar ve topraklama arasında 1400 V DC kanallar ve veriyolu arasında
ölçüm çözünürlüğü	0,36 mV +/- 10 V 0,36 mV 0...10 V 0,36 mV 0...5 V 0,36 mV 1...5 V 0,36 mV +/- 5 V 1,4 µA +/- 20 mA 1,4 µA 0...20 mA 1,4 µA 4...20 mA
maksimum dönüşüm değeri	+/- 11,4 V +/- 10 V +/- 11,4 V 0...10 V +/- 11,4 V 0...5 V +/- 11,4 V 1...5 V 0...30 mA +/- 20 mA 0...30 mA 0...20 mA 0...30 mA 4...20 mA 0...30 mA +/- 5 V
MTBF güvenilirliği	900000 H
çalışma yüksekliği	0...2000 m 2000...5000 m değer kaybı faktörü ile
durum LED'i	1 LED (yeşil) RUN Kanal başına 1 LED (yeşil) kanal tanısı 1 LED (kırmızı) ERR 1 LED (kırmızı) G/Ç
Ürün Ağırlığı	0,165 kg
W cinsinden güç tüketimi	1,06 W 24 V DC tipik 1,50 W 24 V DC maksimum 0,32 W 3,3 V DC tipik 0,48 W 3,3 V DC maksimum
akım tüketimi	150 mA -de 3,3 V DC 54 mA -de 24 V DC
titreşim direnci	3 gn
darbe dayanımı	30 gn
Depolama Ortam Koşulları	-40…85 °C
çalışma için ortam hava sıcaklığı	0…60 °C
bağıl nem	5…95 % -de 55 °C yoğuşmasız
IP Koruma Derecesi	IP20
direktifler	2014/35/EU - alçak gerilim direktifi 2014/30/EU - elektromanyetik uyumluluk
Ürün Sertifikaları	CE RCM CSA EAC Deniz Ticareti UL
Standartlar	EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201

0
