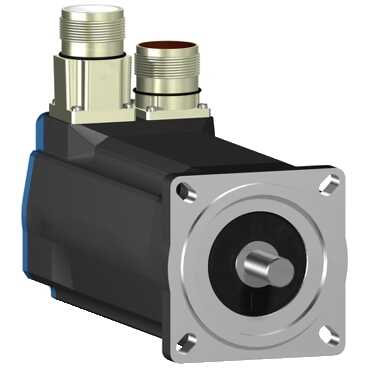

BSH0703P11A2A SCHNEIDER AG 1,1 NM 3000RPM AC SERVO MOTOR

Ürün Kodu : BSH0703P11A2A

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Ürün Grubu	BSH
Ürün Ya da Bileşen Tipi	Servo motor
maksimum mekanik hız	8000 rpm
sürekli durma torku	2,83 N.m için LXM15LD21M3, 230 V, monofaze 1,1 N.m için LXM15LU60N4, 480 V, trifaze 1,1 N.m için LXM15LU60N4, 400 V, trifaze 1,5 N.m için LXM15LU60N4, 230 V, trifaze 2,23 N.m için LXM15LD13M3, 230 V, trifaze 2,4 N.m için LXM15LD10N4, 230 V, trifaze 2,4 N.m için LXM15LD10N4, 400 V, trifaze 2,4 N.m için LXM15LD10N4, 480 V, trifaze 2,83 N.m için LXM15LD17N4, 230 V, trifaze 2,83 N.m için LXM15LD17N4, 400 V, trifaze 2,83 N.m için LXM15LD17N4, 480 V, trifaze 2,83 N.m için LXM15LD21M3, 230 V, trifaze 2,8 N.m için LXM05AD17M2, 200...240 V, monofaze 2,8 N.m için LXM05AD17M3X, 200...240 V, trifaze 2,8 N.m için LXM05AD22N4, 380...480 V, trifaze 2,8 N.m için LXM05AD28M2, 200...240 V, monofaze 2,8 N.m için LXM05BD17M2, 200...240 V, monofaze 2,8 N.m için LXM05BD17M3X -de 6 A, 200...240 V, trifaze 2,8 N.m için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 2,8 N.m için LXM05BD28M2, 200...240 V, monofaze 2,8 N.m için LXM05CD17M2, 200...240 V, monofaze 2,8 N.m için LXM05CD17M3X, 200...240 V, trifaze 2,8 N.m için LXM05CD22N4, 380...480 V, trifaze 2,8 N.m için LXM05CD28M2, 200...240 V, monofaze 3,1 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 3,1 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
tepe durma torku	5,99 N.m için LXM15LD21M3, 230 V, monofaze 7,16 N.m için LXM05AD17M2, 200...240 V, monofaze 10,3 N.m için LXM05AD28M2, 200...240 V, monofaze 7,16 N.m için LXM05BD17M2, 200...240 V, monofaze 10,3 N.m için LXM05BD28M2, 200...240 V, monofaze 7,16 N.m için LXM05CD17M2, 200...240 V, monofaze 10,3 N.m için LXM05CD28M2, 200...240 V, monofaze 3,3 N.m için LXM15LU60N4, 480 V, trifaze 3,3 N.m için LXM15LU60N4, 400 V, trifaze 3,3 N.m için LXM15LU60N4, 230 V, trifaze 6 N.m için LXM15LD13M3, 230 V, trifaze 5,3 N.m için LXM15LD10N4, 230 V, trifaze 5,3 N.m için LXM15LD10N4, 400 V, trifaze 5,3 N.m için LXM15LD10N4, 480 V, trifaze 7,71 N.m için LXM15LD17N4, 230 V, trifaze 7,71 N.m için LXM15LD17N4, 400 V, trifaze 7,71 N.m için LXM15LD17N4, 480 V, trifaze 9,28 N.m için LXM15LD21M3 -de 6 A, 230 V, trifaze 7,16 N.m için LXM05AD17M3X -de 6 A, 200...240 V, trifaze 8,75 N.m için LXM05AD22N4, 380...480 V, trifaze 7,16 N.m için LXM05BD17M3X, 200...240 V, trifaze 8,75 N.m için LXM05BD22N4, 380...480 V, trifaze 7,16 N.m için LXM05CD17M3X, 200...240 V, trifaze 8,75 N.m için LXM05CD22N4, 380...480 V, trifaze 11,3 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 11,3 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
nominal çıkış gücü	750 W için LXM05AD17M2, 200...240 V, monofaze 750 W için LXM05AD28M2, 200...240 V, monofaze 750 W için LXM05BD17M2, 200...240 V, monofaze 750 W için LXM05BD28M2, 200...240 V, monofaze 750 W için LXM05CD17M2, 200...240 V, monofaze 750 W için LXM05CD28M2, 200...240 V, monofaze 750 W için LXM15LD21M3, 230 V, monofaze 1250 W için LXM15LD10N4, 400 V, trifaze 1300 W için LXM15LD17N4, 400 V, trifaze 1400 W için LXM15LD17N4, 480 V, trifaze 1500 W için LXM15LD10N4, 480 V, trifaze 350 W için LXM15LU60N4, 230 V, trifaze 700 W için LXM15LD13M3, 230 V, trifaze 700 W için LXM15LU60N4, 400 V, trifaze 750 W için LXM05AD17M3X, 200...240 V, trifaze 750 W için LXM05AD22N4, 380...480 V, trifaze 750 W için LXM05BD17M3X, 200...240 V, trifaze 750 W için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 750 W için LXM05CD17M3X -de 6 A, 200...240 V, trifaze 750 W için LXM05CD22N4, 380...480 V, trifaze 750 W için LXM15LD10N4, 230 V, trifaze 750 W için LXM15LD17N4, 230 V, trifaze 750 W için LXM15LD21M3, 230 V, trifaze 950 W için LXM15LU60N4, 480 V, trifaze 1300 W için LXM32.D18N4 -de 6 A, 400 V, trifaze 1300 W için LXM32.D18N4 -de 6 A, 480 V, trifaze
nominal tork	2,4 N.m için LXM05AD17M2, 200...240 V, monofaze 2,4 N.m için LXM05AD28M2, 200...240 V, monofaze 2,4 N.m için LXM05BD17M2, 200...240 V, monofaze 2,4 N.m için LXM05BD28M2, 200...240 V, monofaze 2,4 N.m için LXM05CD17M2, 200...240 V, monofaze 2,4 N.m için LXM05CD28M2, 200...240 V, monofaze 2,4 N.m için LXM15LD21M3, 230 V, monofaze 1,12 N.m için LXM15LU60N4, 230 V, trifaze 1,12 N.m için LXM15LU60N4, 400 V, trifaze 1,12 N.m için LXM15LU60N4, 480 V, trifaze 1,8 N.m için LXM15LD10N4, 480 V, trifaze 1,96 N.m için LXM15LD17N4, 480 V, trifaze 2 N.m için LXM15LD10N4, 400 V, trifaze 2 N.m için LXM15LD17N4, 400 V, trifaze 2,23 N.m için LXM15LD13M3, 230 V, trifaze 2,4 N.m için LXM05AD17M3X, 200...240 V, trifaze 2,4 N.m için LXM05AD22N4, 380...480 V, trifaze 2,4 N.m için LXM05BD17M3X -de 6 A, 200...240 V, trifaze 2,4 N.m için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 2,4 N.m için LXM05CD17M3X, 200...240 V, trifaze 2,4 N.m için LXM05CD22N4, 380...480 V, trifaze 2,4 N.m için LXM15LD10N4, 230 V, trifaze 2,4 N.m için LXM15LD17N4, 230 V, trifaze 2,4 N.m için LXM15LD21M3, 230 V, trifaze 2,44 N.m için LXM32.D18N4 -de 6 A, 400 V, trifaze 2,44 N.m için LXM32.D18N4 -de 6 A, 480 V, trifaze
nominal hız	3000 rpm için LXM15LD13M3, 230 V, trifaze 3000 rpm için LXM05AD17M2, 200...240 V, monofaze 3000 rpm için LXM05BD17M2, 200...240 V, monofaze 3000 rpm için LXM05CD17M2, 200...240 V, monofaze 3000 rpm için LXM05AD17M3X, 200...240 V, trifaze 3000 rpm için LXM05BD17M3X, 200...240 V, trifaze 3000 rpm için LXM05CD17M3X, 200...240 V, trifaze 3000 rpm için LXM15LU60N4, 230 V, trifaze 8000 rpm için LXM15LD10N4, 480 V, trifaze 8000 rpm için LXM15LU60N4, 480 V, trifaze 3000 rpm için LXM15LD10N4, 230 V, trifaze 6000 rpm için LXM15LD10N4, 400 V, trifaze 3000 rpm için LXM05AD28M2, 200...240 V, monofaze 3000 rpm için LXM05BD28M2, 200...240 V, monofaze 3000 rpm için LXM05CD28M2, 200...240 V, monofaze 3000 rpm için LXM15LD21M3, 230 V, monofaze 3000 rpm için LXM05AD22N4, 380...480 V, trifaze 3000 rpm için LXM05BD22N4 -de 6 A, 380...480 V, trifaze 3000 rpm için LXM05CD22N4 -de 6 A, 380...480 V, trifaze 3000 rpm için LXM15LD17N4, 230 V, trifaze 3000 rpm için LXM15LD21M3, 230 V, trifaze 6000 rpm için LXM15LD17N4, 400 V, trifaze 6000 rpm için LXM15LU60N4, 400 V, trifaze 7000 rpm için LXM15LD17N4, 480 V, trifaze 5000 rpm için LXM32.D18N4 -de 6 A, 400 V, trifaze 5000 rpm için LXM32.D18N4 -de 6 A, 480 V, trifaze
ürün uyumluluğu	LXM05AD17M2 -de 200...240 V monofaze LXM05AD28M2 -de 200...240 V monofaze LXM05BD17M2 -de 200...240 V monofaze LXM05BD28M2 -de 200...240 V monofaze LXM05CD17M2 -de 200...240 V monofaze LXM05CD28M2 -de 200...240 V monofaze LXM15LD21M3 -de 230 V monofaze LXM15LU60N4 -de 230 V trifaze LXM15LD13M3 -de 230 V trifaze LXM15LU60N4 -de 400 V trifaze LXM15LU60N4 -de 480 V trifaze LXM15LD10N4 -de 400 V trifaze LXM05AD17M3X -de 200...240 V trifaze LXM05BD17M3X -de 200...240 V trifaze LXM05CD17M3X -de 200...240 V trifaze LXM15LD10N4 -de 230 V trifaze LXM15LD10N4 -de 480 V trifaze LXM15LD21M3 -de 230 V trifaze LXM15LD17N4 -de 230 V trifaze LXM05AD22N4 -de 380...480 V trifaze LXM05BD22N4 -de 380...480 V trifaze LXM05CD22N4 -de 380...480 V trifaze LXM15LD17N4 -de 400 V trifaze LXM15LD17N4 -de 480 V trifaze LXM32.D18N4 -de 400 V trifaze LXM32.D18N4 -de 480 V trifaze
şaft ucu	Kilitli
IP koruma derecesi	IP50 standart
hız geri besleme çözünürlüğü	131072 nokta/dönüş
frenleme	Olmadan
Montaj Desteği	Uluslararası standart flanş
elektrikli bağlantı	Döndürülebilir sağa açılı konnektörler
Seri Uyumluluğu	Lexium 15 Lexium 05 Lexium 32
Besleme gerilimi maks	480 V
Fazların Ağ Sayısı	Trifaze
sürekli durma akımı	4,1 A
Maksimum sürekli güç	1,7 W
maksimum akım Irms	15,2 A için LXM15LD13M3 15,2 A için LXM15LD21M3 15,2 A için LXM15LD17N4 15,2 A için LXM15LU60N4 15,2 A için LXM15LD10N4 17 A için LXM05AD17M2 17 A için LXM05AD28M2 17 A için LXM05AD17M3X 17 A için LXM05AD22N4 17 A için LXM05BD17M2 17 A için LXM05BD28M2 17 A için LXM05BD17M3X 17 A için LXM05BD22N4 17 A için LXM05CD17M2 17 A için LXM05CD28M2 17 A için LXM05CD17M3X 17 A için LXM05CD22N4 17 A için LXM32.D18N4
maksimum kalıcı akım	17 A
anahtarlama frekansı	8 kHz
ikinci şaft	Ikinci şaft ucu olmadan
şaft çapı	14 mm
şaft uzunluğu	30 mm
anahtar genişliği	20 mm
geri besleme tipi	Tek dönüşlü SinCos Hiperface
motor flanş boyutu	70 mm
motor yığını sayısı	3
tork sabiti	0,78 N.m/A -de 120 °C
geri emf sabiti	49 V/krpm -de 120 °C
motor kutuplarının sayısı	3,0
rotor ataleti	0,58 kg.cm²
stator direnci	2,7 Ohm -de 20 °C
stator endüktansı	7,3 mH -de 20 °C
stator elektrik süresi sabiti	4,82 ms -de 20 °C
maksimum radyal güç Fr	400 N -de 6000 rpm 430 N -de 5000 rpm 460 N -de 4000 rpm 510 N -de 3000 rpm 580 N -de 2000 rpm 730 N -de 1000 rpm
maksimum eksenel güç Fa	0,2 x Fr
soğutmanın tipi	Doğal konveksiyon
uzunluk	220 mm
ortalama bilezik çapı	60 mm
ortalama bilezik derinliği	2,5 mm
montaj deliklerinin sayısı	4
montaj delik çapı	5,5 mm
montaj deliklerinin dairesel çapı	82 mm
Ürün Ağırlığı	3,62 kg
boyutlandırma referansı	BSH0703P
fazların ağ sayısı	3
dogruluk hatasi (açisal)	1,4 °
sıcaklık bakır sıcak	120 °C
sıcaklık mıknatıs sıcak	100 °C
sıcaklık mıknatıs rt	20 °C
