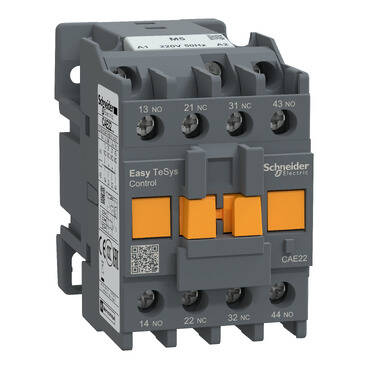

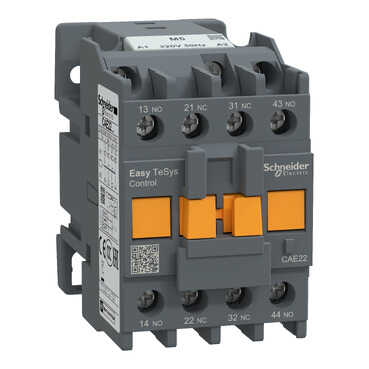

| Seri | Easy TeSys |
| Ürün serisi | Easy TeSys Control Relay |
| Ürün Ya da Bileşen Tipi | Kontrol rölesi |
| Ürün Grubu | CAE |
| kontaktör uygulaması | Kontrol devresi |
| renk | Gri (RAL 7011) |
| kullanım kategorisi | AC-14 AC-15 |
| kutup kontak düzenleme | 2 NA + 2 NK |
| [Ue] nominal çalışma voltajı | <= 690 V AC |
| kontrol devresi tipi | AC -de 50 Hz |
| [Uc] control circuit voltage | 220 V AC 50 Hz |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
| [Ith] klasik açık hava termik akımı | 10 A (at 40 °C) |
| Irms nominal kapama kapasitesi | 140 A -de 690 V AC 'e uygunIEC 60947-5-1 |
| [Icw] nominal kısa süreli dayanma akımı | 120 A - 500 ms 140 A - 100 ms |
| ilgili sigorta değeri | 10 A gG at 690 V conforming to IEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-5-1 |
| Montaj Desteği | Ray Plaka |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz Vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz |
| Recommended tightening torque | 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 |
| kontrol devresi gerilim limitleri | Çalışma: 0,85...1,1 Uc at 50 Hz Düşme: 0,3...0,6 Uc |
| çalışma süresi | 4...19 msn bobin enerjileme ve NK açma 12...22 msn bobin enerjileme ve NA kapama 4...12 msn bobin enerjisini kesme ve NK açılışı 6...17 msn bobin enerjisini kesme ve NA kapanışı |
| Mekanik dayanıklılık | 10 Mcycles |
| Maksimum çalışma hızı | 180 cyc/mn |
| VA cinsinden kalkış gücü | 70 VA 50 Hz (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 8 VA 50 Hz (at 20 °C) |
| minimum anahtarlama gerilimi | 17 V |
| minimum anahtarlama akımı | 5 mA |
| çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında 1,5 ms enerji kesmede NK ve NA kontağı arasında |
| yalıtım direnci | > 10 MOhm |
| mekanik dayanıklılık | Şoklar kontrol rölesi açık: 11 msn için 7 Gn Şoklar kontrol rölesi kapalı: 11 msn için 10 Gn Titreşimler kontrol rölesi açık: 1,5 Gn, 5...300 Hz Titreşimler kontrol rölesi kapalı: 3 Gn, 5...300 Hz |
| Yükseklik | 74 mm |
| Genişlik | 45 mm |
| Derinlik | 80 mm |
| Ürün Ağırlığı | 0,28 kg |
| Standartlar | IEC 60947-5-1 |
| Ürün Sertifikaları | GOST |
| IP koruma derecesi | IP2X 'e uygunIEC 60529 |
| koruyucu bakım | TH 'e uygunIEC 60068 |
| çalışma için ortam hava sıcaklığı | -20…70 °C |
| Depolama Ortam Koşulları | -60…80 °C |
| çalışma yüksekliği | 3000 m olmadan |
