| Seri | TeSys Deca |

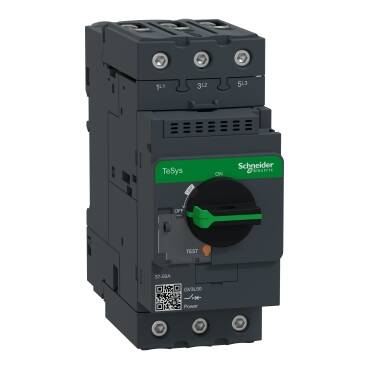

| Ürün Adı | TeSys GV3 |
| Ürün Ya da Bileşen Tipi | Motor devre kesicisi |
| Ürün Grubu | GV3L |
| Cihaz Uygulaması | Motor koruması |
| açma birimi teknolojisi | Manyetik |
| me kapasitesi | 100 % -de 230/240 V AC 50/60 Hz 100 % -de 400/415 V AC 50/60 Hz 100 % -de 440 V AC 50/60 Hz 50 % -de 500 V AC 50/60 Hz 50 % -de 690 V AC 50/60 Hz |
| Kontrol tipi | Döner kol |
| [In] nominal akım | 50 A |
| manyetik açma akımı | 700 A |
| [Ith] klasik açık hava termik akımı | 50 A 'e uygunIEC 60947-2 |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-1 |
| kutup başına güç dağılımı | 8 W |
| Mekanik dayanıklılık | 50000 cycles |
| elektrik dayanıklılığı | 50000 cycles için AC-3 -de 415 V In |
| nominal görev | Kesintisiz 'e uygunIEC 60947-4-1 |
| sıkma torku | 5 N.m - üzerinde vida kelepçesi terminali |
| sabitleme modu | 35 mm simetrik DIN rayı: klipsli Panel: vidalı (with 3 x M4 screws) |
| montaj konumu | Yatay Dikey |
| genişlik | 55 mm |
| Yükseklik | 132 mm |
| derinlik | 136 mm |
| Ürün Ağırlığı | 0,96 kg |
| renk | Koyu gri |
| standartlar | EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC/EN 60335-1:Clause 30.2 IEC/EN 60335-2-40:Annex JJ |
| Ürün Sertifikaları | CCC UL CSA EAC LROS (Lloyds register of shipping) BV ABS DNV-GL UKCA |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| iklimsel dayanım | 'e uygunIACS E10 |
| Depolama Ortam Koşulları | -40…80 °C |
| yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
| çalışma için ortam hava sıcaklığı | -20…60 °C |
| mekanik dayanıklılık | Şoklar: 11 msn için 15 Gn kontaktör açık Şoklar: 11 msn için 30 Gn kontaktör kapalı Titreşimler: 4 Gn, 5...300 Hz |
| çalışma yüksekliği | 3000 m |
