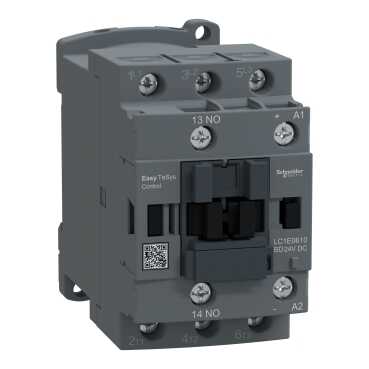

LC1E0610BD SCHNEIDER ELECTRIC KONTROL LC1E3P(3NA)AC-3<=440V6A24V DC BOBİN1 NA YARDIMCI KONTAK EASY TESYS KONTAKTÖR 3606487144403

Ürün Kodu : SCH-TM-LC1E0610BD

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1E
kontaktör uygulaması	Motor kontrol Direnç yükü
kullanım kategorisi	AC-3 AC-3e AC-1
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	6 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 6 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 20 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
kontrol devresi gerilimi	24 V DC
motor gücü kW	1,1 kW at 220/230 V AC 50/60 Hz 2,2 kW at 380/400 V AC 2,2 kW at 415/440 V AC 3 kW at 500 V AC 3 kW at 660/690 V AC 3 kW at 660...690 V
kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	20 A (at 55 °C) for güç devresi
Irms nominal kapama kapasitesi	78 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
nominal kesme kapasitesi	51 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	80 A 40 °C - 10 s for güç devresi 45 A 40 °C - 60 s for güç devresi 20 A 40 °C - 600 s for güç devresi
ilgili sigorta değeri	10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 12 A gG at <= 690 V coordination tip 1 for güç devresi
ortalama empedans	2,5 mOhm - Ith 20 A 50 Hz for güç devresi
kutup başına güç dağılımı	0,09 W AC-3 1 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	10000000 cycles
elektrik dayanıklılığı	1400000 cycles AC-3 Ue'de <= 440 V 150000 cycles AC-1 Ue'de <= 440 V
kontrol devresi tipi	DC
kontrol devresi gerilim limitleri	0,85...1,1 Uc (-5…55 °C):çalışma DC 0,1...0,25 Uc (-5…55 °C):düşme DC
W cinsinden kalkış gücü	6 W 20 °C)
W cinsinden tutma güç tüketimi	6 W -de 20 °C
çalışma süresi	53...72 msn kapanışta 16...24 msn açılışta
zaman sabiti	28 ms
Maksimum çalışma hızı	1800 cyc/h -de <60 °C
bağlantılar - terminaller	Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
sıkma torku	Güç devresi: 1,7 N.m Kontrol devresi: 1,7 N.m
yardımcı kontak düzenleme	1 NA
minimum anahtarlama gerilimi	17 V for sinyalleme devresi
minimum anahtarlama akımı	5 mA for sinyalleme devresi
yalıtım direnci	> 10 MOhm for sinyalleme devresi
Montaj Desteği	DIN rayı Plaka
standartlar	EN/IEC 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048.1 GB/T 14048,4 GB/T 14048,5
Ürün Sertifikaları	CB Şeması CCC CE EAC
IP koruma derecesi	IP20 'e uygunIEC 60529
koruyucu bakım	TH 'e uygunIEC 60068-2-30 test Db
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
çalışma yüksekliği	3000 m olmadan
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık	Şoklar kontaktör açık (11 msn için 5 Gn) 'e uygunIEC 60068-2-7 Şoklar kontaktör kapalı (11 msn için 10 Gn) 'e uygunIEC 60068-2-7 Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) 'e uygunIEC 60068-2-6 Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) 'e uygunIEC 60068-2-6
Yükseklik	77 mm
Genişlik	45 mm
Derinlik	93 mm
Ürün Ağırlığı	0,48 kg
