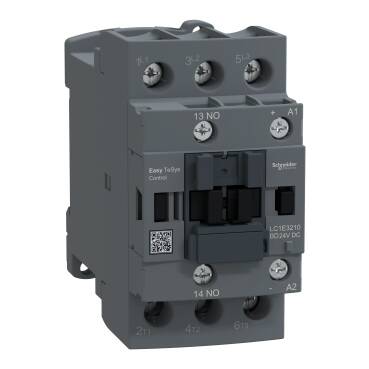

LC1E3210BD SCHNEIDER ELECTRIC 15W 32A 1NA KONTAKTÖR 24VDC KUMANDA BOBİNLİ 3606487144458

Ürün Kodu : SCH-TM-LC1E3210BD

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Schneider Electric Fırsat Ürünleri ,

Ürün Açıklaması

Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1E
kontaktör uygulaması	Motor kontrol Direnç yükü
kullanım kategorisi	AC-3 AC-3e AC-1
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	32 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 32 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 50 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
kontrol devresi gerilimi	24 V DC
motor gücü kW	7,5 kW at 220/230 V AC 50/60 Hz 15 kW at 380/400 V AC 50/60 Hz 15 kW at 415/440 V AC 50/60 Hz 15 kW at 500 V AC 50/60 Hz 15 kW at 660/690 V AC 50/60 Hz 18,5 kW at 660...690 V AC 50/60 Hz
kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	50 A (at 55 °C) for güç devresi
Irms nominal kapama kapasitesi	416 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
nominal kesme kapasitesi	272 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	260 A 40 °C - 10 s for güç devresi 138 A 40 °C - 60 s for güç devresi 60 A 40 °C - 600 s for güç devresi
ilgili sigorta değeri	10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination tip 1 for güç devresi
ortalama empedans	2,5 mOhm - Ith 50 A 50 Hz for güç devresi
kutup başına güç dağılımı	2 W AC-3 5 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	8000000 cycles
elektrik dayanıklılığı	1000000 cycles AC-3 Ue'de <= 440 V 350000 cycles AC-1 Ue'de <= 440 V
kontrol devresi tipi	DC
kontrol devresi gerilim limitleri	0,85...1,1 Uc (-5…55 °C):çalışma DC 0,1...0,25 Uc (-5…55 °C):düşme DC
W cinsinden kalkış gücü	6 W 20 °C)
W cinsinden tutma güç tüketimi	6 W -de 20 °C
çalışma süresi	53...72 msn kapanışta 16...24 msn açılışta
zaman sabiti	28 ms
Maksimum çalışma hızı	1800 cyc/h -de <60 °C
bağlantılar - terminaller	Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
sıkma torku	Güç devresi: 2,5 N.m Kontrol devresi: 1,7 N.m
yardımcı kontak düzenleme	1 NA
minimum anahtarlama gerilimi	17 V for sinyalleme devresi
minimum anahtarlama akımı	5 mA for sinyalleme devresi
yalıtım direnci	> 10 MOhm for sinyalleme devresi
Montaj Desteği	DIN rayı Plaka
standartlar	EN/IEC 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 GB/T 14048.1 GB/T 14048,4 GB/T 14048,5
Ürün Sertifikaları	CB Şeması CCC CE EAC
IP koruma derecesi	IP20 'e uygunIEC 60529
koruyucu bakım	TH 'e uygunIEC 60068-2-30 test Db
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
çalışma yüksekliği	3000 m olmadan
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık	Şoklar kontaktör açık (11 msn için 5 Gn) 'e uygunIEC 60068-2-7 Şoklar kontaktör kapalı (11 msn için 10 Gn) 'e uygunIEC 60068-2-7 Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) 'e uygunIEC 60068-2-6 Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) 'e uygunIEC 60068-2-6
Yükseklik	85 mm
Genişlik	56 mm
Derinlik	99 mm
Ürün Ağırlığı	0,55 kg
