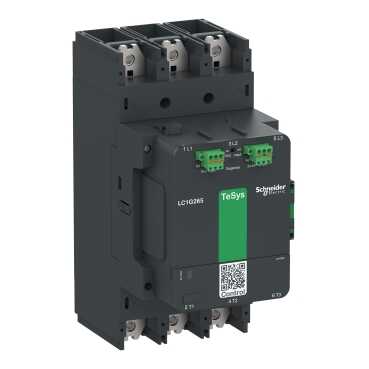

LC1G500EHEA SCHNEIDER ELECTRIC TESYS GİGA KONTAKTÖR TESYSG500 3P İLERİ SEVİYE 48-130V ACDC

Ürün Kodu : SCH-TM-LC1G500EHEA

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Ürün Açıklaması

Seri	TeSys
Ürün serisi	TeSys Giga
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1G
kontaktör uygulaması	Güç değiştirme Motor kontrol
kullanım kategorisi	AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6B AC-8b AC-8a DC-1 DC-3 DC-5
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	<= 1000 V AC 50/60 Hz <= 460 V DC
[Ie] nominal çalışma akımı	700 A (at <40 °C) at <= 1000 V AC-1 500 A (at <60 °C) at <= 440 V AC-3
kontrol devresi gerilimi	48...130 V AC 50/60 Hz 48...130 V DC
kontrol devresi gerilim limitleri	Çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C) Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C)
[Uimp] nominal darbe dayanım voltajı	8 kV
aşırı gerilim kategorisi	III
[Ith] klasik açık hava termik akımı	700 A (at 40 °C)
nominal kesme kapasitesi	4600 A at 440 V
[Icw] nominal kısa süreli dayanma akımı	4,0 kA - 10 s 2,8 kA - 30 s 2,2 kA - 1 min 1,5 kA - 3 min 1,2 kA - 10 min
ilgili sigorta değeri	500 A aM at <= 440 V for motor 400 A aM at <= 690 V for motor 800 A gG at <= 690 V 600 A UL Type L at <= 600 V
ortalama empedans	0,00008 Ohm
[Ui] nominal yalıtım voltajı	1000 V
kutup başına güç dağılımı	40 W AC-1 - Ith 700 A 20 W AC-3 - Ith 500 A
uyumluluk kodu	LC1G
kutup kontak düzenleme	3 NA
yardımcı kontak düzenleme	1 NA + 1 NK
motor gücü kW	147 kW at 230 V AC 50/60 Hz (AC-3e) 250 kW at 400 V AC 50/60 Hz (AC-3e) 250 kW at 415 V AC 50/60 Hz (AC-3e) 280 kW at 440 V AC 50/60 Hz (AC-3e) 315 kW at 500 V AC 50/60 Hz (AC-3e) 355 kW at 690 V AC 50/60 Hz (AC-3e) 335 kW at 1000 V AC 50/60 Hz (AC-3e) 160 kW at 230 V AC 50/60 Hz (AC-3) 250 kW at 400 V AC 50/60 Hz (AC-3) 250 kW at 415 V AC 50/60 Hz (AC-3) 315 kW at 440 V AC 50/60 Hz (AC-3) 355 kW at 500 V AC 50/60 Hz (AC-3) 355 kW at 690 V AC 50/60 Hz (AC-3) 335 kW at 1000 V AC 50/60 Hz (AC-3) 150 kW at 230 V AC 50/60 Hz (AC-4) 250 kW at 400 V AC 50/60 Hz (AC-4) 250 kW at 415 V AC 50/60 Hz (AC-4) 295 kW at 440 V AC 50/60 Hz (AC-4) 295 kW at 500 V AC 50/60 Hz (AC-4) 355 kW at 690 V AC 50/60 Hz (AC-4) 280 kW at 1000 V AC 50/60 Hz (AC-4)
motor gücü hp	150 hp at 200/208 V 60 Hz 200 hp at 230/240 V 60 Hz 400 hp at 460/480 V 60 Hz 450 hp at 575/600 V 60 Hz
Irms nominal kapama kapasitesi	5090 A at 440 V
bobin teknolojisi	Yerleşik çift yönlü tepe noktası sınırlaması
güvenlik güvenilirlik düzeyi	B10d = 400000 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 3000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
mekanik dayanıklılık	8 Mcycles
inrush power in VA (50/60 Hz, AC)	450 VA
inrush power in W (DC)	360 W
hold-in power consumption in VA (50/60 Hz, AC)	11,7 VA
hold-in power consumption in W (DC)	8,3 W
çalışma süresi	40...70 ms kapama 15...50 ms açma
Maksimum çalışma hızı	600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4
bağlantılar - terminaller	Güç devresi: çubuk 2 - busbar cross section: 32 x 10 mm Güç devresi: pabuç-halka terminalleri 1 185 mm² Güç devresi: Civatalı bağlantı Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: esnek Kablo uçlu
bağlantı aralığı	45 mm
Montaj Desteği	Plaka
standartlar	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ
Ürün Sertifikaları	CB Şeması CCC cULus EAC CE UKCA DNV-GL'den EU-RO-MR
sıkma torku	35 N.m
Yükseklik	290 mm
Genişlik	140 mm
Derinlik	226 mm
Ürün Ağırlığı	7,8 kg
IP koruma derecesi	IP2X ön yüz kaplar ile 'e uygunIEC 60529 IP2X ön yüz kaplar ile 'e uygunVDE 0106
Nominal Çalışma Ortam Sıcaklığı	-25…60 °C
Depolama Ortam Koşulları	-60…80 °C
mekanik dayanıklılık	Titreşimler 5…300 Hz 2 gn contactor open Titreşimler 5…300 Hz 4 gn contactor closed Şoklar 10 gn 11 ms contactor open Şoklar 15 gn 11 ms contactor closed
renk	Koyu gri
koruyucu bakım	TH
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-40…70 °C Uc'de
