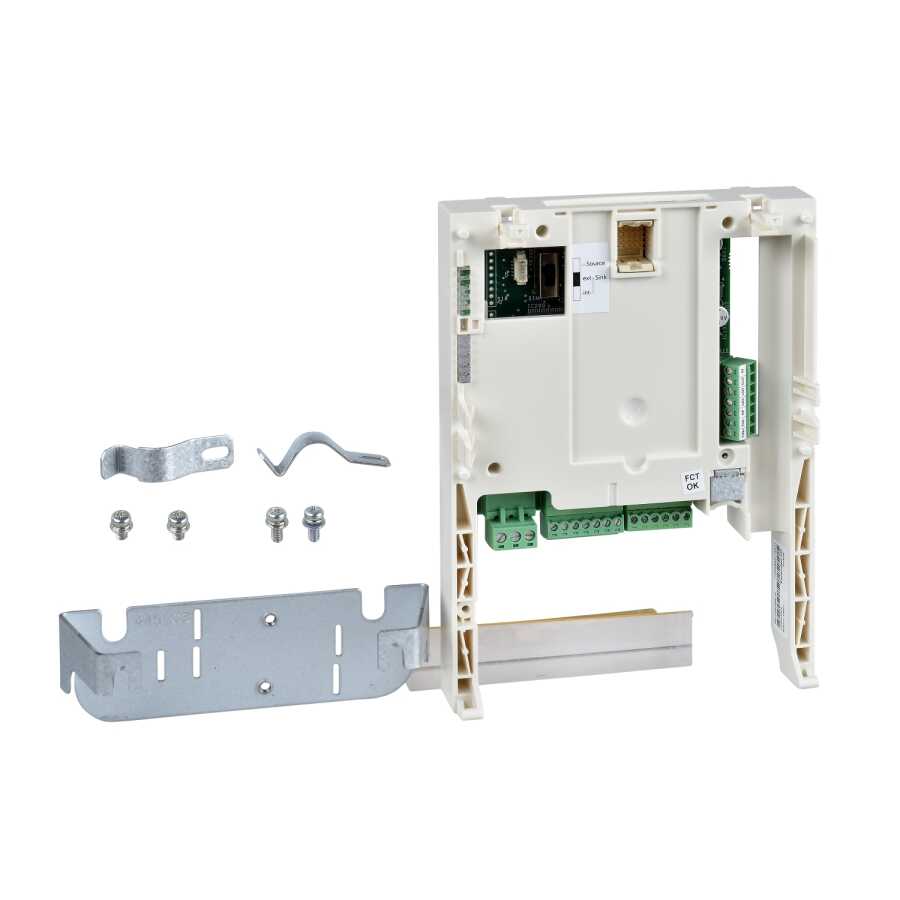

VW3A3202 SCHNEIDER ELECTRIC GENİŞLETİLMİŞ LOJİK GİRİŞ/ÇIKIŞ KARTI

Ürün Kodu : VW3A3202

Ürünün fiyatını görmek için üye girişi yapınız

Bu markadaki diğer ürünler

Bu kategorideki diğer ürünler

Schneider Electric Otomasyon ve Elektronik ,

Ürün Açıklaması

Ürün Ya da Bileşen Tipi	Uzatmalı G/Ç kartı
Seri Uyumluluğu	Altivar 61Q Altivar Lift Altivar 71Q Altivar 71 Altivar 61
besleme	Referans potansiyometre için dahili besleme, 10,5 V DC (10…11 V) , <0,01 A, empedans: 1…10 kOhm için aşırı yük ve kısa devre koruması Dahili besleme, 24 V DC (21…27 V) , <0,2 A için aşırı yük ve kısa devre koruması
analog giriş sayısı	2
analog giriş tipi	AI3-/Al3+ diferansiyel akım programlanabilir: 0...20 mA, empedans: 250 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 11 bit + işaret AI4 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 11 bit AI4 yazılım-yapılandırılabilir gerilim: 0...10 V DC 24 V maks, empedans: 30000 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 11 bit
analog çıkış sayısı	2
analog çıkış tipi	AO2 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 500 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 10 bit AO2 yazılım-yapılandırılabilir gerilim: +/- 10 V DC, empedans: 470 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 10 bit AO3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 500 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 10 bit AO3 yazılım-yapılandırılabilir gerilim: +/- 10 V DC, empedans: 470 Ohm, örnekleme süresi: 4…6 ms, çözünürlük: 10 bit
Dijital çıkış sayısı	5
Dijital çıkış tipi	(LO3, LO4) atanabilir lojik, örnekleme süresi: 4…6 ms, ile uyumludur seviye 1 PLC (R4A, R4B, R4C) yapılandırılabilir röle lojiki
Dijital çıkış lojiği	(LO3, LO4) negatif (LO3, LO4) pozitif
Dijital giriş sayısı	6
Dijital giriş tipi	RP) frekans kontrolü, örnekleme süresi: 4…6 ms LI11...LI14) programlanabilir, ile uyumludur seviye 1 PLC, empedans: 3,5 kOhm, örnekleme süresi: 4…6 ms
Dijital giriş lojiği	Negatif (LI11...LI14), >= 16 V (durum 0), <= 10 V (durum 1) Pozitif (LI11...LI14), <= 5 V (durum 0), >= 11 V (durum 1) Pozitif (RP), < 1,2 V (durum 0), >= 3,5 V (durum 1)
elektrik dayanıklılığı	100000 cycles için yapılandırılabilir röle lojiki
Dijital çıkış gerilimi	24 V DC (gerilim limitleri: <= 30 V) atanabilir lojik
maksimum çıkış akımı	0,2 A, atanabilir lojik
minimum anahtarlama akımı	3 mA -de 24 V DC için yapılandırılabilir röle lojiki
maksimum anahtarlama akımı	Yapılandırılabilir röle lojiki 5 A -de 250 V AC üzerinde dirençli yük, cos phi = 1 Yapılandırılabilir röle lojiki 5 A -de 30 V DC üzerinde dirençli yük, cos phi = 1 Yapılandırılabilir röle lojiki 1,5 A -de 250 V AC üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms Yapılandırılabilir röle lojiki 1,5 A -de 30 V DC üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms
PTC prob girişi	TH2+, TH2- açma direnci, empedans: 3 kOhm TH2+, TH2- direnci sıfırlama, empedans: 1,8 Ohm TH2+, TH2- kısa devre koruması, empedans: < 0,05 Ohm TH2+, TH2- 6 PTC prob için, empedans: <= 1,5 Ohm
Dijital giriş gerilimi	24 V DC (gerilim limitleri: <= 30 V) için programlanabilir
Dijital giriş frekansı	0...30 kHz frekans kontrolü
elektrikli bağlantı	Terminal, 1,5 mm² / AWG 16, 0,25 N.m
ürün ağırlığı	0,3 kg
