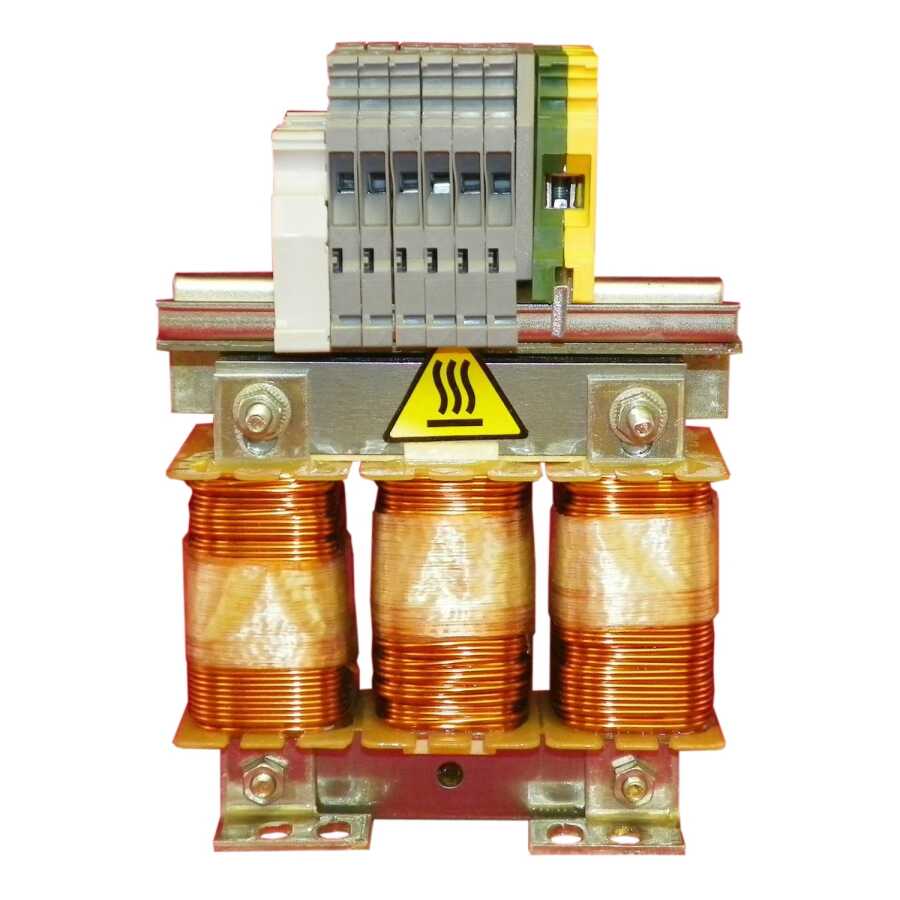

VW3A4556 SCHNEIDER ELECTRICHIZ KONTROL CİHAZI İÇİN HAT/MOTOR BOBİNİ - 0,3 MH - 100 A - 3 FAZLI - 260 W
Ürün Kodu : VW3A4556
Ürünün fiyatını görmek için üye girişi yapınız
Ürün Açıklaması
| Ürün serisi | Altivar |
| Ürün Ya da Bileşen Tipi | Hat/motor bobini |
| ürün uyumluluğu | ATV71HD75Y - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV340 motor: 22 kW 380...480 V - hat bobini - sürücü başına 1 ATV61HD15M3X - hat bobini - sürücü başına 1 ATV61HD30N4 - hat bobini - sürücü başına 1 ATV61HD37N4 - hat bobini - sürücü başına 1 ATV61HD45N4 - hat bobini - sürücü başına 1 ATV61HD55N4 - hat bobini - sürücü başına 1 ATV61HD55Y - hat bobini - sürücü başına 1 ATV61HD75Y - hat bobini - sürücü başına 1 ATV61HD90Y - hat bobini - sürücü başına 1 ATV61WD30N4 - hat bobini - sürücü başına 1 ATV61WD30N4C - hat bobini - sürücü başına 1 ATV61WD37N4 - hat bobini - sürücü başına 1 ATV61WD37N4C - hat bobini - sürücü başına 1 ATV61WD45N4 - hat bobini - sürücü başına 1 ATV61WD45N4C - hat bobini - sürücü başına 1 ATV61WD55N4 - hat bobini - sürücü başına 1 ATV61WD55N4C - hat bobini - sürücü başına 1 ATV71HD15M3X - hat bobini - sürücü başına 1 ATV71HD30N4 - hat bobini - sürücü başına 1 ATV71HD37N4 - hat bobini - sürücü başına 1 ATV71HD45N4 - hat bobini - sürücü başına 1 ATV71HD55N4 - hat bobini - sürücü başına 1 ATV71HD55Y - hat bobini - sürücü başına 1 ATV71HD90Y - hat bobini - sürücü başına 1 ATV71WD30N4 - hat bobini - sürücü başına 1 ATV71WD37N4 - hat bobini - sürücü başına 1 ATV71WD45N4 - hat bobini - sürücü başına 1 ATV71WD55N4 - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV320 motor: 11 kW 200...240 V - trifaze - motor bobini - sürücü başına 1 Hız kontrol cihazı ATV320 motor: 15 kW 200...240 V - trifaze - motor bobini - sürücü başına 1 Hız kontrol cihazı ATV630 motor: 55 kW 500...690 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV630 motor: 75 kW 500...690 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV630 motor: 90 kW 500...690 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV930 motor: 55 kW 500...690 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV930 motor: 75 kW 500...690 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV930 motor: 90 kW 500...690 V - trifaze - hat bobini - sürücü başına 1 Hız kontrol cihazı ATV630 motor: 600 V - trifaze - hat bobini - 75 hp - sürücü başına 1 Hız kontrol cihazı ATV630 motor: 600 V - trifaze - hat bobini - 100 hp - sürücü başına 1 Hız kontrol cihazı ATV930 motor: 600 V - trifaze - hat bobini - 100 hp - sürücü başına 1 Hız kontrol cihazı ATV930 motor: 600 V - trifaze - hat bobini - 75 hp - sürücü başına 1 |
| number of phases | Trifaze |
| Seri Uyumluluğu | Altivar Machine ATV340 Altivar Machine ATV320 Altivar 71 Altivar 61 Altivar Process ATV600 Altivar Process ATV900 Easy Altivar 310 |
| Cihaz Uygulaması | Akım harmoniği azaltma Motor terminallerindeki aşırı gerilimlerin azaltılması |
| endüktans değeri | 0,3 mH |
| Nominal akım (Ir) | 107 A |
| termal kayıplar | 260 W |
| elektrikli bağlantı | Çıplak teller çap: 6,5 mm |
| power supply frequency | 50...60 Hz |
| maks akım | 1,65 x nominal akım (süre = 60 s) |
| Nominal yükte maksimum voltaj düşüşü | 5 % |
| elektrik yalıtım sınıfı | Sınıf F |
| Minimum kaçak direnci | 5,5 mm IEC 60664 |
| kaçak mesafesi | 11,5 mm 'e uygunIEC 60664 |
| ürün ağırlığı | 16 kg |
| genişlik | 270 mm |
| yükseklik | 210 mm |
| derinlik | 180 mm |
| Standartlar | EN 50178 IEC 60076 (HD398 ile) VDE 0160 seviye 1 |
| IP koruma derecesi | Bobin: IP00 Terminaller: IP00 |
| çevresel özellik | 3B1 conforming to IEC 721-3-3 3C2 conforming to IEC 721-3-3 3S1 conforming to IEC 721-3-3 |
| kirletme derecesi | 2 'e uygunEN 50178 |
| titreşim direnci | 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to IEC 60068-2-6 |
| darbe dayanımı | 15 gn için 11 ms 'e uygunIEC 60068-2-27 |
| Bağıl Nem | 0…95 % |
| çalışma için ortam hava sıcaklığı | 45…55 °C (°C başına % 2 akım düşüşüyle) 0…45 °C (akım değer kaybı olmadan) |
| Depolama Ortam Koşulları | -25…70 °C |
| çalışma yüksekliği | <= 1000 m akım değer kaybı olmadan 1000...3000 m 100 m başına % 1 akım düşüşüyle |
