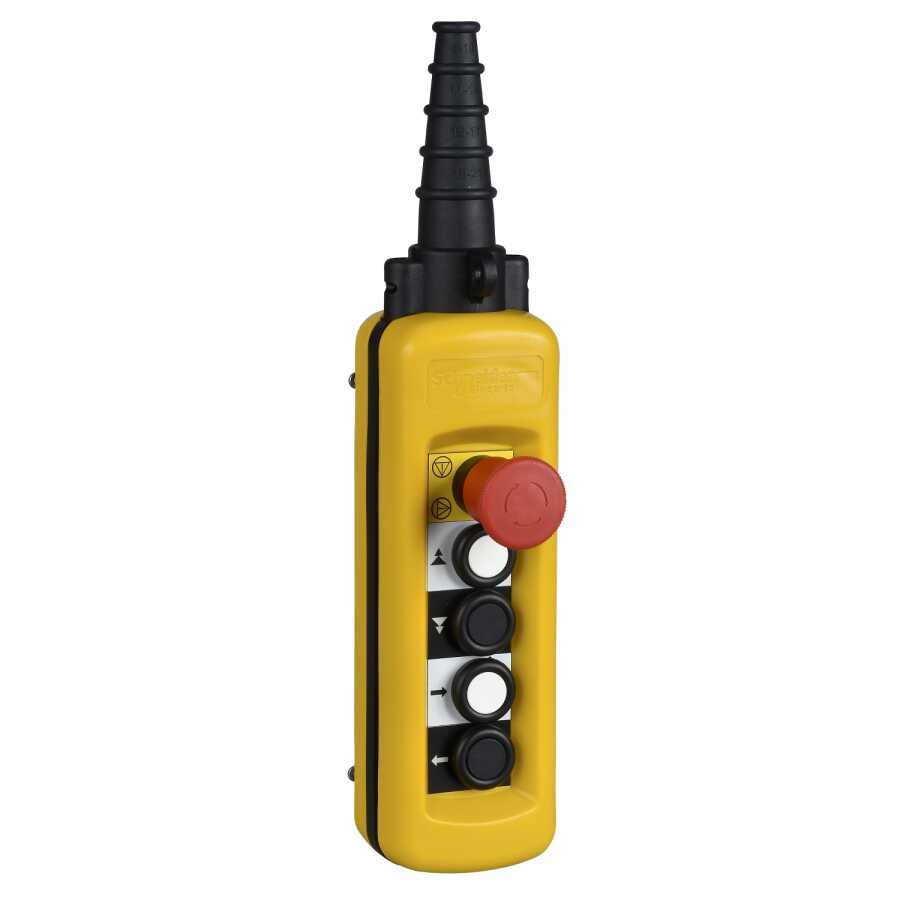

Schneider Electric’in XACA4923 model Harmony XAC askılı kontrol istasyonu, endüstriyel kontrol sistemlerinde operatöre kullanım kolaylığı ve güvenilir kontrol işlevi sunar.
Bu model, 4 buton + 1 acil durdurma düğmesi içeren hazır yapı ile dikkat çeker.
Buton düzeni, 1 ve 2 numaralı tuşlarda 2 NO + NC, 3 ve 4 numaralı tuşlarda 1 NO kontağı ve 1 adet mandallı acil durdurma (NC) kontağı içerir.
Kontrol istasyonunun gövdesi çift yalıtımlı yapıdadır ve polipropilen malzeme ile üretilir.
Sarı renkli muhafaza, karanlık ortamlar da dahil olmak üzere görsel kontrast sağlar ve dikkat çekicidir.
Bağlantılar vida kelepçesi terminal tipiyle sağlanır; kablo uçsuz durumda 1 × 0,5 … 1 × 2,5 mm², uçlu durumda ise 1 × 0,5 … 2 × 1,5 mm² kablo iletkenleri desteklenir.
Çalışma ortamı açısından istasyon, –25 … +70 °C sıcaklık aralığında güvenle kullanılabilir; depolama koşullarında bu aralık –40 … +70 °C seviyesine çıkar.
Titreşim dayanımı 15 g (10 … 500 Hz), darbe dayanımı 100 g seviyesindedir.
Koruma sınıfı IP65 (toz + su sıçramalarına karşı koruma) ile yüksek dış koşullara dayanıklıdır; aynı zamanda IK08 darbe koruma yapısı içerir.
Mekanik ömür olarak 1.000.000 döngü öngörülür.
| Tam Ürün Kodu | XACA4923 |
| Marka | Schneider |
| ürün veya bileşen türü | Pandantif kontrol istasyonu |
| kontrol istasyonu tipi | Çift yalıtımlı |
| muhafaza malzemesi | Polipropilen |
| elektrik devresi tipi | Kontrol devresi |
| Muhafaza Tipi | Kullanıma hazır komple |
| kontrol istasyonu uygulaması | 2 vitesli vinç motorunun kontrolü |
| kontrol istasyonu bileşimi | 4 buton + 1 acil durdurma |
| kontrol düğmesi tipi | Birinci basmalı buton 1 NK + 2 NO yükseltme, yavaş hızlı |
| ürün uyumluluğu | Acil durdurma |
| mekanik kilitleme | Çiftler arasında mekanik kilitleme ile |
| kontrol istasyonu rengi | Sarı |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,5...1 x 2,5 mm² kablo ucu olmadan |
| çalışma için ortam hava sıcaklığı | -25…70 °C |
| mekanik dayanıklılık | 1000000 döngü |
| Kablo girişi | Kademeli girişli kauçuk manşon 8…26 mm |
| iletişim kodu atama | A600 AC-15, Ue = 240 V, Ie = 3 A IEC 60947-5-1 ek A'ya uygun |
| [Ithe] geleneksel kapalı termal akım | 0.4166666666666667 |
| [Ui] anma yalıtım gerilimi | 600 V (kirlilik derecesi 3) |
| kontak işlemi | Sendeleyerek |
| terminaller arasında maksimum direnç | 25 Mohm |
| operasyon gücü | 10 N üçüncü ve dördüncü buton |
| W cinsinden nominal çalışma gücü | 1000000 döngü için 40 W DC-13, 120 V'ta çalışma hızı <60 cyc/dk, yük faktörü = 0,5 (endüktif yük) IEC 60947-5-1 ek C'ye uygun |
| terminal açıklaması ISO n°1 | (21-22)NK |
| terminal açıklaması ISO n°2 | (13-14)HAYIR |
